Doka's innovative solutions cut construction time
05/02/24-FR-English-NL-footer
Les solutions innovantes de Doka réduisent les délais de construction

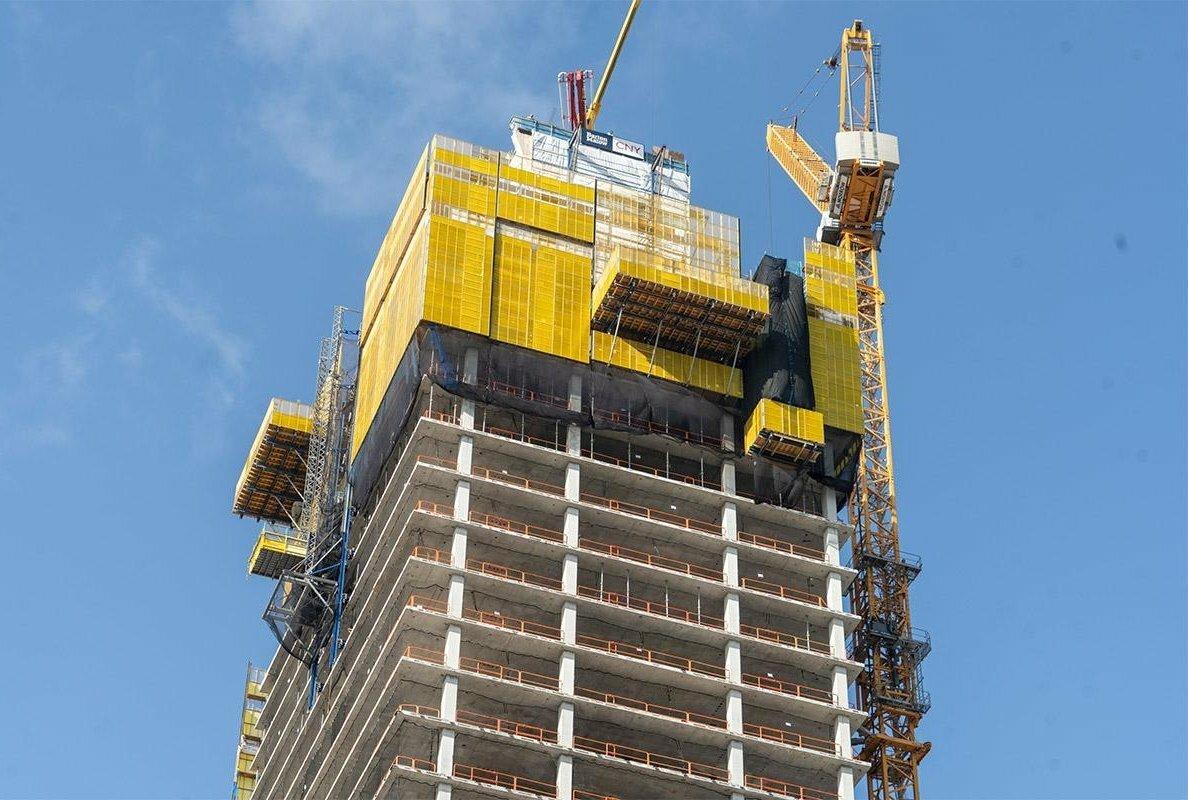

By crafting tailor-made solutions like a 21-metres Table Lifting System, Doka caters to customers’ specific needs and boosts the efficient construction of the second highest building in Detroit.IMAGE SOURCE: Doka GmbH
En élaborant des solutions sur mesure comme un système de levage de table de 21 mètres, Doka répond aux besoins spécifiques des clients et stimule la construction efficace du deuxième plus haut bâtiment de Détroit. Doka joue aujourd’hui un rôle clé dans l’élaboration du Détroit de demain en agissant en tant que fournisseur tout-en-un pour le gratte-ciel de 209 mètres (685 pieds) et en fournissant l’une des solutions de coffrage auto-grimpants les plus rapides du marché américain.
Le projet Hudson’s Site est un développement à usage mixte situé au centre-ville de Détroit, dans le Michigan, aux États-Unis. Le projet comprend deux bâtiments : une tour de grande hauteur de 209 mètres (685 pieds) et un bâtiment de hauteur moyenne de 70 mètres (232 pieds) séparés par une tranchée traversante. La tour abritera des bureaux modernes, des lieux événementiels, des résidences high-tech et un luxueux hôtel 5 étoiles. Il devrait être achevé en 2024 et sera le deuxième plus haut bâtiment de Détroit après le Renaissance Center. Les experts expriment une grande attente pour ce projet, le considérant comme susceptible de changer la donne pour la ville. Le projet Hudson's Site sur Woodward Avenue est considéré comme un projet audacieux, voire emblématique. Son ampleur, son emplacement privilégié et la riche histoire du quartier en font une entreprise colossale.
Pour répondre aux exigences particulières du projet avec un espace limité sur site dans cette zone urbaine de Détroit, Doka a développé une clé permettant d'éliminer le besoin de levage par grue traditionnelle entre les transitions de niveau à niveau. Les ingénieurs de Doka ont mis au point une solution de système de levage de table auto-grimpante, d'une longueur totale de 21 mètres (68,9 pieds), exclusivement conçue pour soulever le coffrage de dalles sur six niveaux de la tour du site d'Hudson. Le système de levage de table hydraulique augmente non seulement l'efficacité en améliorant considérablement la vitesse de levage des matériaux, mais contribue également à garantir la sécurité – un aspect primordial dans chaque entreprise Doka. De plus, l'adaptabilité du système de coffrage-cadre Frami S Xlife de Doka s'est avérée essentielle pour naviguer dans les 112 sections transversales de poteaux différentes du projet. Brian Gulick, directeur de Barton Malow, reconnaît le soutien professionnel de Doka : « Il était crucial pour nous d'avoir Doka à nos côtés. Le système de levage de table personnalisé de Doka nous a permis d'exploiter le chantier sans recourir à des grues entre les transitions de niveau à niveau, ce qui nous a aidé à optimiser la vitesse de construction. Le modèle BIM Revit de Doka est conçu pour analyser les points de suspension potentiels des systèmes d'escalade du noyau et des dalles et pour détecter et prévenir d'éventuels conflits sur site en coordonnant le planning à l'avance. Doka s'est assuré dès le début que les bonnes solutions étaient en place pour ce projet complexe en collaborant étroitement avec toutes les parties prenantes, ce qui a permis au projet de rester sur la bonne voie et de respecter son calendrier ambitieux.
Expertise mondiale, précision locale en ingénierie
Les services d'ingénierie de Doka pour le projet Hudson's Site incarnent la fusion globale des compétences des ingénieurs du siège autrichien et de l'équipe Doka aux États-Unis. Cette double approche garantit que le projet bénéficie des solutions de pointe fournies par Doka, adaptées aux exigences spécifiques de l'environnement de construction local à Détroit. Les ingénieurs de Doka ont été confrontés à d’autres défis, notamment celui de trouver les solutions de coffrage adaptées au noyau de forme inégale du gratte-ciel. Doka a conçu une solution de coffrage sur mesure comprenant le coffrage de grande surface Top 50 et le Super Climber SCP, reconnu comme l'une des solutions de coffrage auto-grimpants les plus rapides du marché américain. Une mini-grue montée au niveau supérieur du Super Climber a permis l’installation de lourdes dalles en acier, ce qui a considérablement réduit la période d’utilisation de la grue. Cette solution sur mesure a permis d'obtenir un temps de cycle moyen de cinq jours au lieu du temps de cycle habituel de sept jours, ce qui a permis d'accélérer considérablement la construction tout en augmentant l'efficacité et la sécurité. De plus, une rampe de mise en béton intégrée a facilité le coulage du noyau, des dalles et des colonnes. Un écran auto-grimpant Xclimb 60 Protection a été conçu pour la protection des bords de dalle, ainsi que plusieurs écrans avec plates-formes de stockage intégrées en guise de fonctionnalité supplémentaire.
NJC.© Info Doka GmbH
-----------------------------------------------------------------------------------------------------------------
05/02/24-English
Doka's innovative solutions cut construction time
By crafting tailor-made solutions like a 21-metres Table Lifting System, Doka caters to customers’ specific needs and boosts the efficient construction of the second highest building in Detroit.IMAGE SOURCE: Doka GmbH
By crafting tailor-made solutions like a 21-metre Table Lifting System, Doka caters customers’ specific needs and boosts the efficient construction of the second highest building in Detroit. Doka is playing a key role in shaping tomorrow’s Detroit today by acting as an all-in-one supplier for the 209-metre (685-ft.) skyscraper and providing one of the fastest self-climbing formwork solutions on the US market.

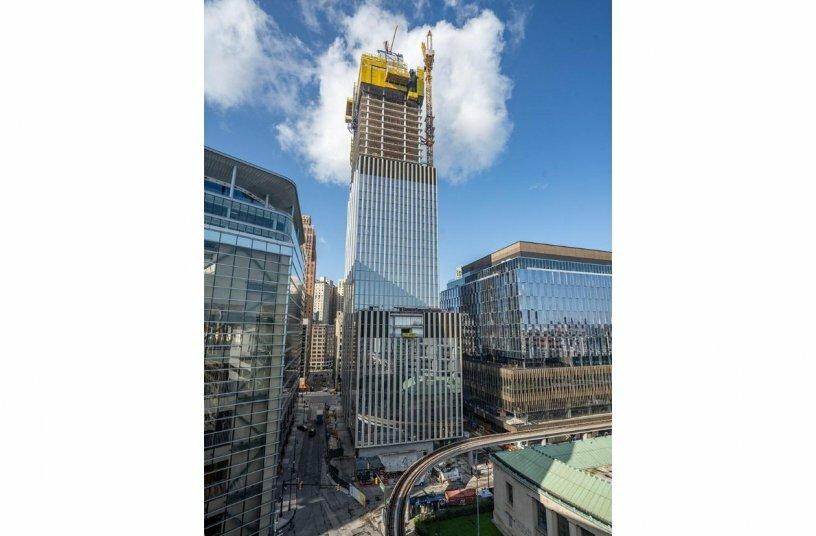

The Hudson’s Site project is a mixed-use development located in downtown Detroit, Michigan, USA. The project includes two buildings: a 209 meter (685-ft.) high-rise tower and a 70 meter (232-ft) mid-rise building separated by a through-cut. The tower will house modern offices, event venues, high-tech residences, and a luxurious 5-star hotel. It is expected to be completed in 2024 and will be the second tallest building in Detroit after the Renaissance Center. Experts are expressing high anticipation for this project, considering it a potential game-changer for the city. The Hudson's Site project on Woodward Avenue is considered a bold and even iconic project. Its scale, prime location and the rich history of the neighborhood make it a colossal undertaking.
To meet the special requirements of the project with limited on-site space in this urban area of Detroit, Doka developed a key to eliminating the need for traditional crane lifts between level-to-level transitions. Doka’s engineers came up with a self-climbing Table Lifting System solution, spanning a total of 21-metres (68,9-ft.) that is exclusively designed to lift slab formwork across six levels of the Hudson’s Site Tower. The hydraulic Table Lifting System not only increases efficiency by strongly improving the speed of material hoisting but also helps ensure safety – a paramount aspect in every Doka endeavour. Additionally, the adaptability of Doka's Framed formwork Frami S Xlife system proved essential in navigating the project's 112 different column cross-sections. Brian Gulick, Superintendent with Barton Malow, recognizes Doka's professional support, saying: “It was crucial for us to have Doka on board. Doka’s personalized Table Lifting System enabled us to operate the construction site without the use of crane lifts between level-to-level transitions, which helped us to optimize construction speed.” Doka’s cutting-edge BIM Revit model is designed to analyse potential suspension points of the climbing systems of the core and slabs and to detect and prevent possible clashes on site by re-coordinating the schedule in advance. Doka ensured early on that the right solutions were in place for this complex project by collaborating closely with all stakeholders, which enabled the project to stay on track and meet its ambitious schedule.
Global expertise, local precision in engineering
Doka's engineering services for the Hudson's Site project epitomize the global fusion of expertise of the engineers in the Austrian headquarters and the Doka team in the US. This dual approach ensures that the project benefits from cutting-edge solutions provided by Doka that are tailored to meet the specific demands of the local construction environment in Detroit. Doka’s engineers faced further challenges, such as providing the right formwork solutions for the skyscraper’s unequally-shaped core. Doka crafted a custom-made formwork solution featuring the large-area formwork Top 50, and the Super Climber SCP, which is recognized as one of the fastest self-climbing formwork solutions on the US market. A mini crane mounted at the top level of the Super Climber, supported the installation of heavy steel embeds, which significantly reduced the crane’s period of use. This tailored solution achieved an average five-day cycle time instead of the usual seven-day cycle time, resulting in significant acceleration of the construction while increasing efficiency and safety. What’s more, an integrated concrete placing boom facilitated the concrete pouring of the core, slabs and columns. A self-climbing Xclimb 60 Protection screen was designed for slab edge protection, as were several screens with integrated storage platforms as an extra feature.
NJC.© Info Doka GmbH
----------------------------------------------------------------------------------------------------------------
05/02/24-NL
De innovatieve oplossingen van Doka verkorten de bouwtijd
By crafting tailor-made solutions like a 21-metres Table Lifting System, Doka caters to customers’ specific needs and boosts the efficient construction of the second highest building in Detroit.IMAGE SOURCE: Doka GmbH
Door op maat gemaakte oplossingen te ontwikkelen, zoals een tafelhefsysteem van 21 meter lang, komt Doka tegemoet aan de specifieke behoeften van klanten en stimuleert het de efficiënte constructie van het op een na hoogste gebouw in Detroit. Doka speelt vandaag een sleutelrol bij het vormgeven van het Detroit van morgen door op te treden als alles-in-één leverancier voor de 209 meter hoge wolkenkrabber en door een van de snelste zelfklimmende bekistingsoplossingen op de Amerikaanse markt te leveren.
Het Hudson's Site-project is een ontwikkeling voor gemengd gebruik in het centrum van Detroit, Michigan, VS. Het project omvat twee gebouwen: een hoge toren van 209 meter (685 voet) en een middelhoog gebouw van 70 meter (232 voet), gescheiden door een doorgang. In de toren komen moderne kantoren, evenementenlocaties, hightech woningen en een luxueus 5-sterrenhotel. Het zal naar verwachting in 2024 voltooid zijn en zal na het Renaissance Center het tweede hoogste gebouw in Detroit zijn. Deskundigen hebben hoge verwachtingen van dit project en beschouwen het als een potentiële game-changer voor de stad. Het Hudson's Site-project aan Woodward Avenue wordt beschouwd als een gedurfd en zelfs iconisch project. De schaalgrootte, toplocatie en de rijke historie van de wijk maken het tot een kolossale onderneming.
Om te voldoen aan de speciale vereisten van het project met beperkte ruimte op locatie in dit stedelijke gebied van Detroit, ontwikkelde Doka een sleutel om de noodzaak van traditionele kraanliften tussen niveau-naar-niveau-overgangen te elimineren. De ingenieurs van Doka bedachten een zelfklimmend tafelhefsysteem met een totale lengte van 21 meter, dat exclusief is ontworpen om plaatbekistingen over zes niveaus van de Hudson’s Site Tower te hijsen. Het hydraulische tafelhefsysteem verhoogt niet alleen de efficiëntie door de snelheid van het hijsen van materiaal sterk te verbeteren, maar draagt ook bij aan de veiligheid – een essentieel aspect bij elke Doka-onderneming. Bovendien bleek de aanpasbaarheid van Doka's kaderbekisting Frami S Xlife essentieel bij het navigeren door de 112 verschillende kolomdoorsneden van het project. Brian Gulick, hoofdinspecteur bij Barton Malow, erkent de professionele steun van Doka en zegt: “Het was voor ons van cruciaal belang om Doka aan boord te hebben. Dankzij het gepersonaliseerde tafelhefsysteem van Doka konden we de bouwplaats bedienen zonder het gebruik van kraanliften tussen niveau-naar-niveau-overgangen, wat ons hielp de bouwsnelheid te optimaliseren.” Het baanbrekende BIM Revit-model van Doka is ontworpen om potentiële ophangpunten van de klimsystemen van de kern en platen te analyseren en mogelijke botsingen ter plaatse te detecteren en te voorkomen door de planning vooraf opnieuw te coördineren. Doka zorgde er al vroeg voor dat de juiste oplossingen beschikbaar waren voor dit complexe project door nauw samen te werken met alle belanghebbenden, waardoor het project op koers bleef en aan de ambitieuze planning voldeed.
Mondiale expertise, lokale precisie in engineering
De engineeringdiensten van Doka voor het Hudson's Site-project belichamen de wereldwijde fusie van expertise van de ingenieurs in het Oostenrijkse hoofdkantoor en het Doka-team in de VS. Deze dubbele aanpak zorgt ervoor dat het project profiteert van de geavanceerde oplossingen van Doka die zijn afgestemd op de specifieke eisen van de lokale bouwomgeving in Detroit. De ingenieurs van Doka stonden voor nog meer uitdagingen, zoals het leveren van de juiste bekistingsoplossingen voor de ongelijkvormige kern van de wolkenkrabber. Doka heeft een op maat gemaakte bekistingsoplossing ontwikkeld met de grote bekisting Top 50 en de Super Climber SCP, die wordt erkend als een van de snelste zelfklimmende bekistingsoplossingen op de Amerikaanse markt. Een minikraan gemonteerd op het hoogste niveau van de Super Climber ondersteunde de installatie van zware stalen ingebedden, waardoor de gebruiksduur van de kraan aanzienlijk werd verkort. Deze maatwerkoplossing realiseerde een gemiddelde cyclustijd van vijf dagen in plaats van de gebruikelijke zeven dagen, wat resulteerde in een aanzienlijke versnelling van de constructie en tegelijkertijd de efficiëntie en veiligheid verhoogde. Bovendien vergemakkelijkte een geïntegreerde betonplaatsingsboom het betonstorten van de kern, platen en kolommen. Voor de bescherming van de plaatrand werd een zelfklimmend Xclimb 60 Protection-scherm ontworpen, evenals verschillende schermen met geïntegreerde opslagplatforms als extra functie.
NJC.© Info Doka GmbH
-----------------------------------------------------------------------------------------------------------------
