Les mesures de sécurité dans ces environnements sont une priorité absolue.

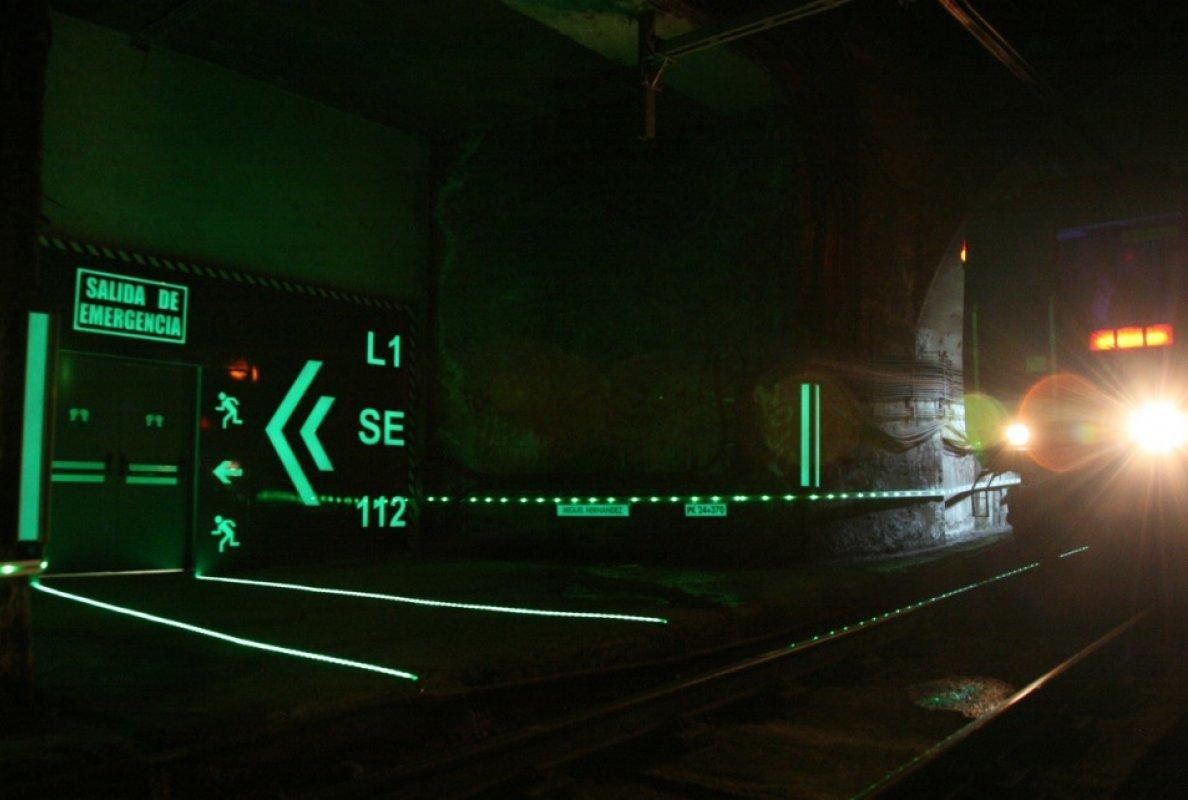

Tunel ferroviario 565

IMPLASER: Emergency signaling. Essential piece in tunnels IMAGE SOURCE: Anmopyc

En cas d'urgence dans un tunnel, la mauvaise visibilité, la forte concentration de fumée, de gaz toxiques et de chaleur, les voies d'évacuation limitées et la panique des personnes, montrent clairement que les mesures de sécurité dans ces environnements sont une priorité absolue.

C'est là que la signalisation est essentielle pour réaliser une évacuation rapide.

Implaser possède une vaste expérience dans la réalisation de projets axés sur la signalisation des tunnels routiers et ferroviaires. Il existe une signalétique adaptée à chaque besoin et avec des fonctionnalités adaptées à chaque environnement.
Produits certifiés

Implaser conçoit ses enseignes, les fabrique dans le respect des règles de sécurité et apporte des garanties à ses clients par la certification de ses produits avec le N de l'AENOR. Il est également en cours d'agrément par des entités publiques telles que l'ADIF.

Certains de ses travaux sont les tunnels routiers de Monrepós (Huesca), le tunnel de Churriana (Málaga), le tunnel routier de Pau Casals (Catalogne) et le tunnel de Zorroaga (Guipúzcoa), entre autres. En plus de ces travaux dans le domaine ferroviaire, il faut également souligner le réseau de transport métropolitain de Barcelone ou les métros de Panama, Madrid et Quito.
Signalisation dans les tunnels routiers

Le décret royal 635/2006 et la directive européenne 2004/54, respectivement sur les exigences minimales de sécurité dans les tunnels routiers en Espagne et sur le réseau routier transeuropéen, établissent l'équipement minimum qu'un tunnel doit inclure en fonction de son type. Ceux-ci sont classés selon qu'ils sont unidirectionnels ou bidirectionnels, leur longueur et leur Trafic Journalier Moyen (TMA).

Dans tous, la signalisation verticale est obligatoire conformément à la règle 8.1-IC de l'instruction routière. Les éléments obligatoires minimaux, selon la zone du tunnel, sont :

1. Issues de secours. Signalisation d'évacuation grand format qui, grâce à sa photoluminescence et ses grandes dimensions, aide à identifier la sortie de secours à longue distance et/ou dans des conditions défavorables, telles que l'obscurité, la fumée ou la foule. Il existe également des feux « issues de secours », sous forme de banderoles photoluminescentes. Ils sont éclairés de l'intérieur et sont visibles des deux côtés. De cette façon, ils permettent l'identification de la porte d'issue de secours. La signalisation d'identification de la porte de secours, également photoluminescente, est située sur le linteau de l'issue de secours.

2. Signalisation des portes les plus proches. Implaser fabrique des panneaux photoluminescents pour l'identification des deux issues de secours les plus proches, à droite et à gauche. Ils indiquent la distance, en mètres, aux issues de secours les plus proches, dans les deux sens.

3. Postes d'urgence. Dans les tunnels routiers, l'existence de postes de signalisation est obligatoire pour avertir de la présence d'un poste SOS. Ils sont constitués d'un pictogramme téléphone, d'un pictogramme extincteur et d'une flèche indiquant la distance en mètres au poste SOS le plus proche, aussi bien dans le sens de la marche que dans le sens inverse. En plus de la signalétique "Cette zone ne protège pas du feu".

Éléments supplémentaires

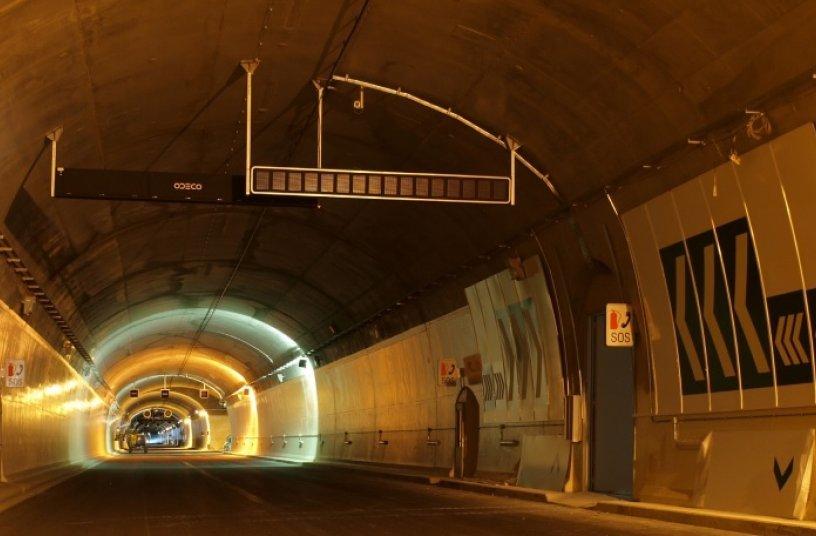

Tunel carretero 0fc

IMPLASER: Emergency signaling. Essential piece in tunnels IMAGE SOURCE: Anmopyc

Outre ces éléments obligatoires, il en existe d'autres qu'Implaser fabrique et recommande. L'objectif est d'augmenter la sécurité des usagers et de les aider ainsi que les équipes de secours à évacuer plus efficacement. Il s'agit de grandes portes d'issues de secours, d'enseignes "pousser la barre pour ouvrir", d'identification des numéros de porte, de systèmes LLL photoluminescents, de banderoles rétro-éclairées pour les postes d'urgence, de signalisation d'équipements de protection incendie, de point kilométrique, etc.

Les caractéristiques de chacun d'entre eux peuvent être consultées dans ce catalogue de signalisation des tunnels routiers.
Signalisation des tunnels ferroviaires

Les tunnels ferroviaires sont des éléments uniques qui nécessitent une attention particulière à la sécurité des usagers. Bien que la probabilité d'accidents à l'intérieur soit plus faible que sur les autoroutes, les conséquences peuvent être plus graves.

Une signalisation correcte est essentielle pour l'évacuation et l'identification des éléments de protection incendie : le long du tunnel, aux issues de secours et aux gares, où les usagers se déplacent régulièrement.

Les éléments de signalisation de sécurité, désignés selon la zone du réseau ferroviaire, sont :

1. Tube-tunnel. Signalisation photoluminescente des issues de secours les plus proches et bornes kilométriques. Ils aideront les usagers et les conducteurs à se repérer à l'intérieur du tunnel en cas d'urgence. De plus, il servira aux équipes de secours pour mener une action plus efficace.

2. Issues de secours. Panneaux photoluminescents grand format pour l'identification des portes de secours. Il existe également des panneaux pour l'identification du numéro de ligne et du numéro de sortie, des panneaux "poussez la barre pour sortir" et des systèmes LLL photoluminescents pour les barres anti-panique.

3. Gare. Signalisation photoluminescente pour l'identification des équipements de lutte contre l'incendie (bornes d'incendie équipées, extincteurs, bouches d'incendie, boutons poussoirs), panneaux d'itinéraire d'évacuation, panneaux "interdiction de sortie", plans d'évacuation conformément à la réglementation UNE 23032: 2015, pavage photoluminescent et tactile au sol pour marquage du bord de la plate-forme, cheminement tactile au sol, etc.

Les caractéristiques de tous ces produits sont consultables dans ce catalogue signalisation gares et tunnels.

Les tunnels routiers, en débat à Grenade

L'AIPCR (Association mondiale de la route) et l'ATC (Association technique routière), dont Implaser est membre, ont organisé la 2e Conférence internationale sur les tunnels et le VIII Symposium national sur les tunnels, qui se sont déroulés du 25 au 28 octobre à Grenade. Cet événement conjoint a réuni les connaissances et l'échange d'expériences internationales de l'AIPCR en la matière, ainsi que l'événement national déjà traditionnel et étendu organisé par l'ATC tous les quatre ans.

Les défis posés par le changement climatique, la durabilité et la résilience des infrastructures, ainsi que la transformation technologique du transport routier, impliqueront une redéfinition des normes de conception et de gestion des routes. Et, bien sûr, des tunnels routiers.
NJC.© Info Anmopyc

-----------------------------------------------------------------------------------------------------------------------
