JCB launches booms and scissor lifts

Img 20190912 134452 copie 14 09/05/23-FR-English-NL-footer

JCB lance des flèches et des nacelles à ciseaux

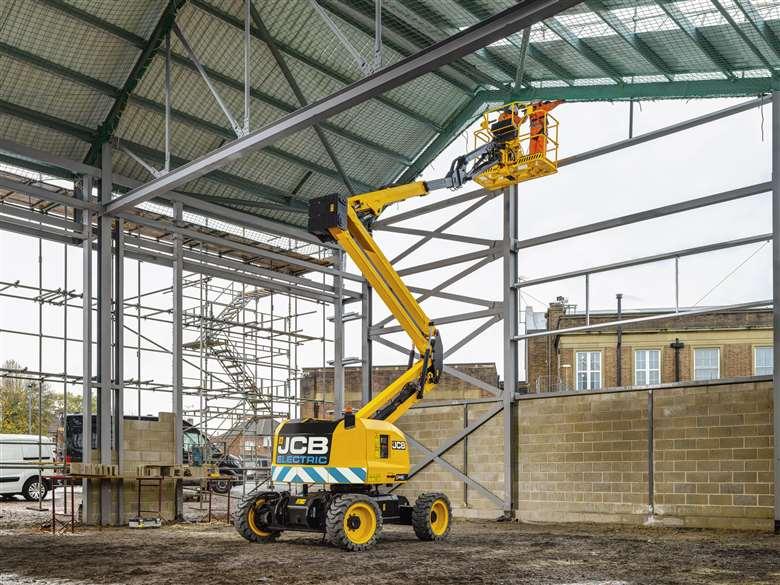

20230505 094509 aaba45e4Image-JCB’s new full electric boom lift

JCB a introduit des nacelles à flèche entièrement électriques et hybrides diesel/électrique et a mis à jour sa gamme de ciseaux à entraînement hydraulique avec six versions d'entraînement électrique.

La nouvelle paire de flèches et les six modèles de ciseaux portent la gamme complète JCB Access à trois nacelles articulées et huit ciseaux électriques.

Les nouvelles nacelles à flèche articulée A45E et A45EH - qui ne sont actuellement pas disponibles en Amérique du Nord - offrent une hauteur de plate-forme maximale de 13,84 m avec une portée horizontale de 7,47 m, une capacité de nacelle de 300 kg sur toute l'enveloppe, ainsi qu'une protection secondaire en standard, un verrou d'orientation et dérogation d'urgence, ainsi que des pneus tout-terrain solides. Ils rejoignent le modèle diesel AJ48D existant, lancé pour la première fois en 2021.

Alors qu'un jib est également standard sur les deux nouveaux modèles, le « J » a été supprimé de la nomenclature.

L'A45E est alimenté par huit batteries 6V, créant un système d'exploitation 48V, 400AH. Les batteries sont situées de chaque côté du châssis inférieur, maintenant un centre de gravité bas pour une stabilité accrue et une traction améliorée. Les batteries alimentent les moteurs d'entraînement à courant alternatif via des contrôleurs de moteur et la pompe hydraulique de la machine via un contrôleur de moteur hydraulique.

L'A45EH utilise un moteur diesel à trois cylindres de 14,8 kW et un générateur de 7,5 kWa pour alimenter les huit batteries 6 V de la machine. Le moteur est monté sur un plateau pivotant, ce qui facilite l'entretien et la maintenance en cas de besoin. Un réservoir de carburant de 40 litres fournit suffisamment de carburant pour une semaine complète de fonctionnement, ce qui le rend idéal pour offrir de faibles émissions dans les endroits éloignés. La batterie peut également être branchée sur une alimentation secteur si disponible.

Capacités en terrain accidenté

Les deux plates-formes sont équipées de série de quatre roues motrices et de deux roues directrices. Les roues sont entraînées par quatre moteurs à courant alternatif qui récupèrent l'énergie grâce au freinage régénératif, pour prolonger les performances de la batterie. Avec un entraînement fourni à chaque roue individuelle, la machine est capable de grimper jusqu'à 40 % de pentes.

Un essieu oscillant garantit le maintien d'une traction maximale sur les terrains accidentés lorsque la flèche est repliée. Cependant, l'essieu est verrouillé, pour assurer la stabilité de la machine, lorsque la machine passe en mode de relevage de la flèche. Les pneus non marquants remplis de mousse sont de série.

La plate-forme de 0,84 m x 1,84 m possède trois points d'entrée et il y a quatre emplacements de clipsage de harnais, permettant à l'opérateur un accès complet autour du panier.

Un système de protection secondaire est fourni, interrompant automatiquement les fonctions de flèche lorsqu'il est déclenché.

Les flèches sont équipées d'une fonction d'accusé de réception de pivotement, qui garantit que l'opérateur doit enregistrer si la flèche est pivotée sur le côté du châssis avant de conduire lorsqu'elle est élevée. Un capteur d'inclinaison empêche l'élévation de la machine lorsque le châssis est sur un sol inégal, inclinant la machine à plus de 5°.

Le système de surveillance télématique LiveLink de JCB fournit des données de fonctionnement en temps réel sur les performances, les calendriers d'entretien et les codes d'erreur. Les gestionnaires peuvent enregistrer à distance le fonctionnement du moteur, les avertissements de bas niveau de carburant, les avertissements de capteur d'inclinaison et les avertissements de surcharge. LiveLink fournit également des données sur la tension de la batterie, le niveau de carburant et le pourcentage de charge de la plate-forme.

Ces machines sont équipées d'un écran tactile couleur de 5 pouces sur la plate-forme, fournissant aux opérateurs les données et commandes essentielles à portée de main. Cette interface intuitive améliore la sécurité et la productivité sur le chantier.

De plus, les machines sont dotées d'un système de commande unique qui élimine le besoin de basculer entre les commandes de la plate-forme et les commandes au sol. Les opérateurs peuvent faire fonctionner la machine de manière transparente à partir de l'un ou l'autre emplacement, éliminant ainsi les tracas liés au changement de mode de contrôle.

Les six plates-formes à ciseaux à entraînement électrique mises à jour, commençant par trois modèles, les S1932E, S2632E et S3246E, et suivies plus tard cette année par les S2646E, S4050E et S4550E, offriront jusqu'à 53 % de temps de fonctionnement en plus que les versions hydrauliques.

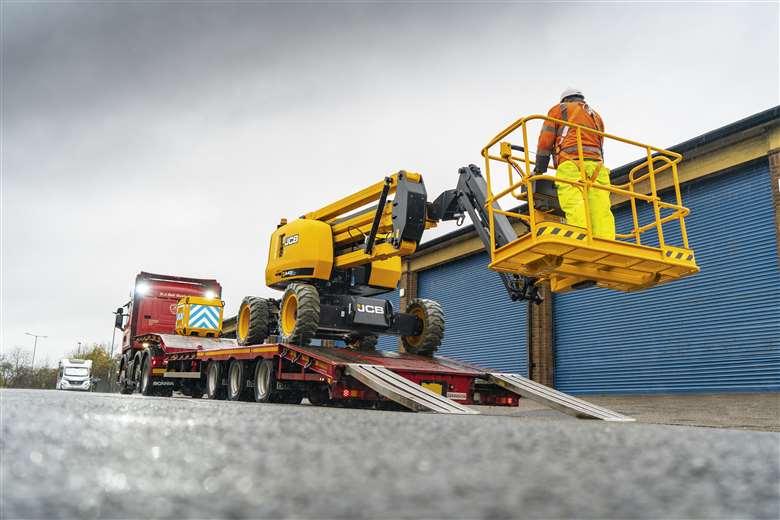

20230505 094603 aaba45eh5

Image-JCB’s hybrid A45EH boom

Les hauteurs de plate-forme varient de 5,71 m à 13,8 m, avec des capacités de 230 kg à 450 kg.

Avec ces nouveaux modèles, les moteurs d'entraînement hydrauliques sont remplacés par des moteurs d'entraînement électriques. La durée de fonctionnement 53 % plus longue sur une seule charge de batterie, par rapport à la version hydraulique, réduit le coût de charge global et le coût total de possession.

Les moteurs électriques fournissent également un couple accru aux roues et jusqu'à 25 % d'aptitude en pente. Avec le remplacement des moteurs hydrauliques, il y a jusqu'à 50 % de connexions hydrauliques en moins sur une machine à un seul vérin, ou 48 % sur un modèle à vérin à double levée, ce qui réduit le risque de fuites.

Le modèle S1932E remplace le précédent S1930E, ajoutant 50 mm à sa largeur, malgré une baisse de 106 kg du poids en ordre de marche. Cela facilite le transport sur une remorque ou lors du déplacement de plusieurs machines. Le S1932E offre une hauteur de plate-forme de 5,71 m et une capacité de plate-forme de 230 kg. En montant dans la gamme, le S2632E a une hauteur de plate-forme de 7,92 m avec une capacité de 250 kg et le S3246E offre une hauteur de plate-forme de 9,7 m, mais avec une limite de poids supérieure à 320 kg.

Plus tard dans l'année, le S2646E fournira une hauteur de plate-forme de 7,9 m et une capacité de charge de 450 kg, tandis que le S4046E offrira une hauteur de plate-forme de 11,9 m et une limite de poids de 320 kg. Enfin, le S4550E a une hauteur de plate-forme allant jusqu'à 13,8 m et une capacité de 230 kg.

Les nouvelles ciseaux à entraînement électrique bénéficient de toutes les caractéristiques déjà présentes sur les modèles à entraînement hydraulique de JCB, y compris des caractéristiques de sécurité telles qu'une porte d'entrée pleine hauteur, une protection contre les nids-de-poule et des commandes intuitives pour l'opérateur.

Les machines ont une batterie pivotante et des plateaux hydrauliques pour un accès facile, tandis que la finition de peinture EPD éprouvée, les bossages de pivot pleine grandeur et la protection du moteur d'entraînement garantissent que ces machines durables offrent une longue durée de vie avec une disponibilité maximale.
NJC.© Info JCB

----------------------------------------------------------------------------------------------------------------

Img 20190912 134452 copie 14 09/05/23-English

JCB launches booms and scissor lifts

20230505 094509 aaba45e4Image-JCB’s new full electric boom lift

JCB has introduced full electric and diesel/electric hybrid boom lifts and updated its hydraulically-driven scissor range with six electric drive versions.

The new pair of booms and six scissor models bring the full JCB Access range to three articulted boom lifts and eight electric scissors.

The new A45E and A45EH articulated boom lifts - which are not currently available in North America - offer a maximum platform height of 13.84m with 7.47m horizontal reach, 300kg basket capacity across the entire envelope, along with secondary guarding as standard, slew lock and emergency override, as well as solid rough terrain tyres. They join the existing AJ48D diesel model, first launched in 2021.

While a jib is also standard on both new models, the ‘J’ has been dropped from the nomenclature.

The A45E is powered by eight 6V batteries, creating a 48V, 400AH operating system. The battery packs are located on either side of the lower chassis, maintaining a low centre of gravity for added stability and improved traction. The batteries power AC drive motors via motor controllers and the machine’s hydraulic pump through a hydraulic motor controller.

The A45EH uses a 14.8kW three-cylinder diesel engine and a 7.5kWa generator to power the machine’s eight 6V batteries. The engine is mounted on a swing-out tray, making it easier to service and maintain when required. A 40-litre fuel tank provides enough fuel for a full week of operation, making it ideal for offering low emissions in remote locations. The battery can also be plugged into a mains supply if available.

Rough terrain capabilities

Both of the platforms have four-wheel drive and two-wheel steering as standard. The wheels are driven by four AC motors which recover energy through regenerative braking, to prolong battery performance. With drive provided to each individual wheel, the machine is capable of climbing up to 40% gradients.

An oscillating axle ensures that maximum traction is maintained on rough ground when the boom is stowed. However, the axle is locked, to ensure machine stability, when the machine enters boom raise mode. Foam-filled, non-marking tyres are standard.

The 0.84m x 1.84m platform has three entry points and there are four harness clipping locations, allowing the operator full access around the basket.

A secondary guarding system is provided, automatically halting boom functions when triggered.

The booms are equipped with a Slew Acknowledgment feature, that ensures that the operator must register if the boom is slewed over the side of the chassis before driving when elevated. A tilt sensor prevents machine elevation when the chassis is on unlevel ground, tilting the machine to more than 5°.

JCB’s LiveLink telematics monitoring system provides real-time operating data on performance, service schedules and fault codes. Managers can remotely record engine operation, low fuel warnings, tilt sensor warnings and overload warnings. LiveLink also provide battery voltage, fuel level and platform load percentage data.

These machines are equipped with a 5” colour touch screen display on the platform, providing operators with essential data and controls at their fingertips. This intuitive interface enhances safety and productivity on the job site.

In addition, the machines feature a unique control system that eliminates the need to switch between platform controls and ground controls. Operators can seamlessly operate the machine from either location, eliminating the hassle of switching control modes.

The six updated electric drive scissor platforms, starting with three models, the S1932E, S2632E and S3246E, and followed later this year by the S2646E, S4050E and the S4550E, will offer up to 53% more run time than the hydraulic versions.

20230505 094603 aaba45eh5

Image-JCB’s hybrid A45EH boom

Platform heights range from 5.71m to 13.8m, with capacities from 230kg to 450kg.

With these new models, the hydraulic drive motors are replaced by electric drive motors. The 53% longer run time on a single battery charge, compared to the hydraulic version reduces overall charging cost and total cost of ownership.

The electric motors also deliver increased torque to the wheels and up to 25% gradeability. With the hydraulic motors replaced, there are up to 50% fewer hydraulic connections on a single-cylinder machine, or 48% on a twin-lift cylinder model, cutting the potential for leaks.

The S1932E model replaces the previous S1930E, adding 50mm to its width, despite a 106kg drop in operating weight. This makes it easier to transport on a trailer or when moving multiple machines. The S1932E offers a platform height of 5.71m and a platform capacity of 230kg. Moving up the range, the S2632E has a platform height of 7.92m with a 250kg capacity and the S3246E offers a 9.7m platform height, but with a higher 320kg weight limit.

Later in the year, the S2646E will provide a 7.9m platform height and a 450kg load capacity, while the S4046E will deliver an 11.9m platform height and 320kg weight limit. Finally, the S4550E has a platform height of up to 13.8m and a 230kg capacity.

The new electric drive scissors benefit from all of the features already seen on JCB’s hydraulic drive models, including safety features such as a full height entry gate, pothole protection and intuitive operator controls.

The machines have swing-out battery and hydraulic trays for easy access, while the proven EPD paint finish, full size pivot bosses and drive motor protection ensure that these durable machines offer long service life with maximum uptime.
NJC.© Info JCB

----------------------------------------------------------------------------------------------------------------

Img 20190912 134452 copie 14 09/05/23-NL

JCB lanceert gieken en schaarliften

20230505 094509 aaba45e4Image-JCB’s new full electric boom lift

JCB heeft volledig elektrische en diesel/elektrische hybride hoogwerkers geïntroduceerd en zijn hydraulisch aangedreven schaarassortiment geüpdatet met zes versies met elektrische aandrijving.

Het nieuwe paar gieken en zes schaarmodellen brengen het volledige JCB Access-assortiment op drie knikarmhoogwerkers en acht elektrische scharen.

De nieuwe A45E en A45EH knikarmhoogwerkers - die momenteel niet beschikbaar zijn in Noord-Amerika - bieden een maximale platformhoogte van 13,84 m met een horizontaal bereik van 7,47 m, een korfcapaciteit van 300 kg over het hele werkterrein, samen met standaard secundaire afscherming, zwenkvergrendeling en noodopheffing, evenals stevige banden voor ruw terrein. Ze voegen zich bij het bestaande AJ48D-dieselmodel, dat voor het eerst werd gelanceerd in 2021.

Hoewel een jib ook standaard is op beide nieuwe modellen, is de 'J' uit de nomenclatuur geschrapt.

De A45E wordt aangedreven door acht 6V-batterijen, waardoor een besturingssysteem van 48V, 400AH ontstaat. De batterijpakketten bevinden zich aan weerszijden van het onderste chassis, waardoor het zwaartepunt laag blijft voor extra stabiliteit en verbeterde tractie. De batterijen voeden AC-aandrijfmotoren via motorcontrollers en de hydraulische pomp van de machine via een hydraulische motorcontroller.

De A45EH gebruikt een driecilinder dieselmotor van 14,8 kW en een generator van 7,5 kWa om de acht 6V-accu's van de machine van stroom te voorzien. De motor is gemonteerd op een uitzwenkbare bak, waardoor het gemakkelijker is om indien nodig service en onderhoud uit te voeren. Een brandstoftank van 40 liter levert voldoende brandstof voor een volledige werkweek, waardoor hij ideaal is voor lage emissies op afgelegen locaties. Indien beschikbaar kan de batterij ook op het lichtnet worden aangesloten.

Mogelijkheden voor ruw terrein

Beide platforms hebben standaard vierwielaandrijving en tweewielbesturing. De wielen worden aangedreven door vier AC-motoren die energie terugwinnen door middel van regeneratief remmen, om de prestaties van de batterij te verlengen. Doordat elk afzonderlijk wiel wordt aangedreven, is de machine in staat om hellingen tot 40% te beklimmen.

Een pendelende as zorgt ervoor dat maximale tractie behouden blijft op oneffen terrein wanneer de giek is opgeborgen. De as is echter vergrendeld om de stabiliteit van de machine te garanderen wanneer de machine in de modus giek omhoog gaat. Met schuim gevulde, niet-strepende banden zijn standaard.

Het platform van 0,84 m x 1,84 m heeft drie toegangspunten en er zijn vier bevestigingspunten voor harnassen, waardoor de machinist volledige toegang heeft tot de kooi.

Er is een secundair bewakingssysteem aanwezig, dat automatisch de giekfuncties stopt wanneer deze wordt geactiveerd.

De giek is uitgerust met een functie voor zwenkbevestiging, die ervoor zorgt dat de machinist moet registreren of de giek over de zijkant van het chassis is gezwenkt voordat hij omhoog gaat rijden. Een kantelsensor voorkomt dat de machine omhoog komt wanneer het chassis op een oneffen ondergrond staat, waardoor de machine meer dan 5° kantelt.

Het LiveLink-telematicabewakingssysteem van JCB biedt real-time bedrijfsgegevens over prestaties, onderhoudsschema's en foutcodes. Managers kunnen op afstand de werking van de motor, waarschuwingen voor laag brandstofpeil, waarschuwingen voor scheefstandsensoren en waarschuwingen voor overbelasting registreren. LiveLink biedt ook gegevens over de accuspanning, het brandstofniveau en het laadpercentage van het platform.

Deze machines zijn uitgerust met een 5-inch kleurenaanraakscherm op het platform, waardoor machinisten essentiële gegevens en bedieningselementen binnen handbereik hebben. Deze intuïtieve interface verhoogt de veiligheid en productiviteit op de werklocatie.

Bovendien hebben de machines een uniek besturingssysteem waardoor het niet meer nodig is om te schakelen tussen platformbediening en grondbediening. Machinisten kunnen de machine naadloos vanaf elke locatie bedienen, waardoor het gedoe met wisselen van besturingsmodus wordt geëlimineerd.

De zes bijgewerkte elektrisch aangedreven schaarplatforms, te beginnen met drie modellen, de S1932E, S2632E en S3246E, en later dit jaar gevolgd door de S2646E, S4050E en de S4550E, bieden tot 53% meer looptijd dan de hydraulische versies.

20230505 094603 aaba45eh5

Image-JCB’s hybrid A45EH boom

Platformhoogtes variëren van 5,71 m tot 13,8 m, met capaciteiten van 230 kg tot 450 kg.

Bij deze nieuwe modellen zijn de hydraulische aandrijfmotoren vervangen door elektrische aandrijfmotoren. De 53% langere looptijd op een enkele acculading in vergelijking met de hydraulische versie verlaagt de totale laadkosten en de totale eigendomskosten.

De elektromotoren leveren ook meer koppel aan de wielen en een klimvermogen tot 25%. Als de hydraulische motoren zijn vervangen, zijn er tot 50% minder hydraulische aansluitingen op een machine met één cilinder, of 48% op een model met dubbele hefcilinder, waardoor de kans op lekken wordt verkleind.

Het S1932E-model vervangt de vorige S1930E en voegt 50 mm toe aan de breedte, ondanks een daling van het bedrijfsgewicht met 106 kg. Dit maakt transport op een aanhanger of bij het verplaatsen van meerdere machines eenvoudiger. De S1932E biedt een platformhoogte van 5,71 m en een platformcapaciteit van 230 kg. Als we verder gaan in het assortiment, heeft de S2632E een platformhoogte van 7,92 m met een capaciteit van 250 kg en de S3246E biedt een platformhoogte van 9,7 m, maar met een hogere gewichtslimiet van 320 kg.

Later in het jaar zal de S2646E een platformhoogte van 7,9 m en een laadvermogen van 450 kg bieden, terwijl de S4046E een platformhoogte van 11,9 m en een gewichtslimiet van 320 kg zal bieden. Ten slotte heeft de S4550E een platformhoogte tot 13,8 m en een capaciteit van 230 kg.

De nieuwe schaar met elektrische aandrijving profiteert van alle functies die al te zien zijn op JCB's modellen met hydraulische aandrijving, inclusief veiligheidsvoorzieningen zoals een toegangspoort op volledige hoogte, bescherming tegen kuilen en intuïtieve bedieningselementen.

De machines hebben uitklapbare batterij- en hydraulische bakken voor gemakkelijke toegang, terwijl de beproefde EPD-lakafwerking, draainokken op ware grootte en aandrijfmotorbescherming ervoor zorgen dat deze duurzame machines een lange levensduur bieden met maximale inzetbaarheid.
NJC.© Info JCB

-----------------------------------------------------------------------------------------------------------------
