KLEMM focuses on HPI drilling with new KR 720 rig

08/12/21-FR Bas de page

KLEMM richt zich op HPI-boren met nieuwe KR 720-rig

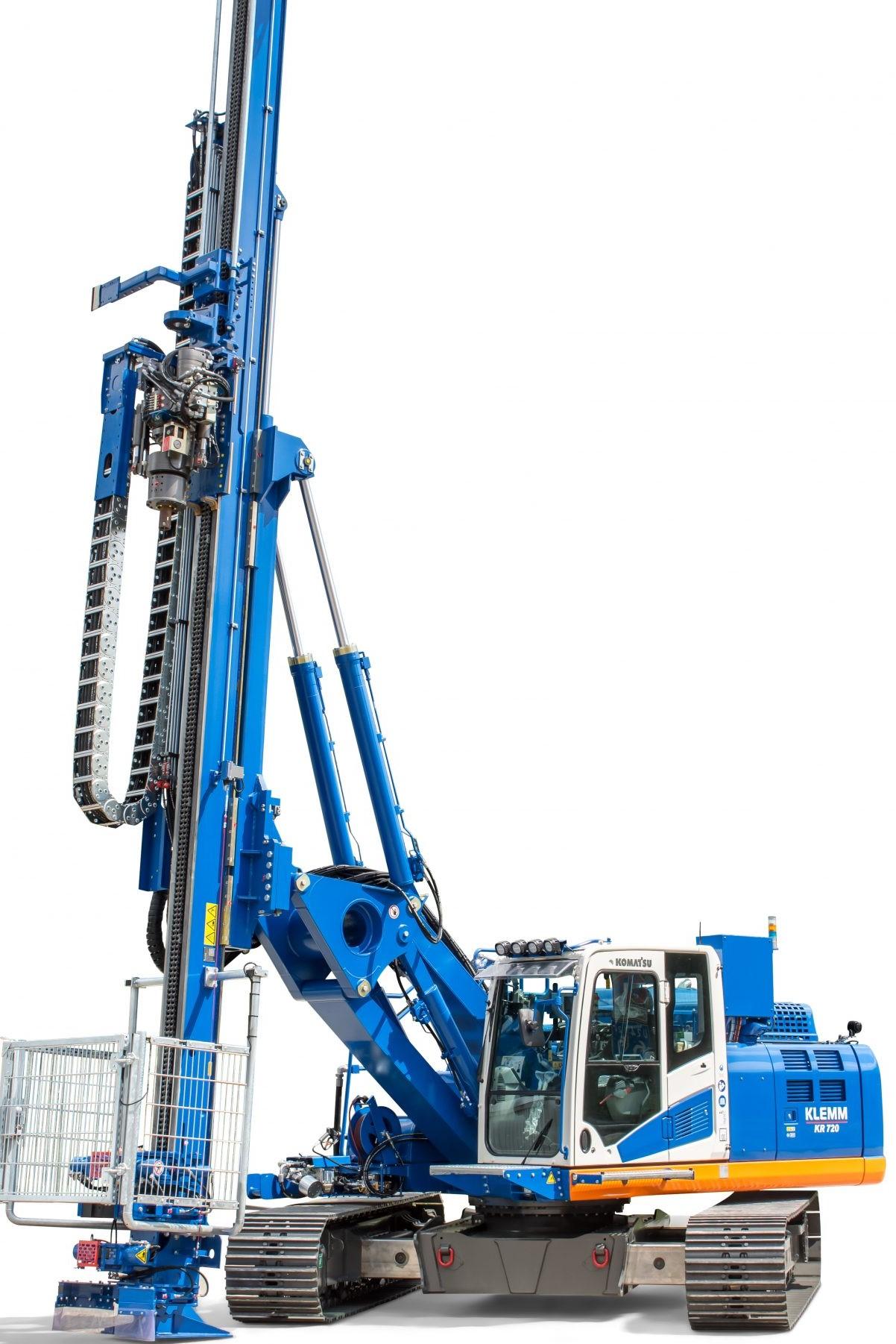

Klemm kr 720 2 scaled 2Boren met hogedrukinjectie (HPI) in speciale funderingstechniek vereist het gebruik van speciaal ontworpen boorinstallaties voor het uitvoeren van taken zoals het afdichten van dammen; het boren van diepe funderingen voor gebouwen; en ondersteunende funderingssteunen.

HPI-boren was het belangrijkste punt van aandacht toen KLEMM Bohrtechnik de KR 720 ontwikkelde, een boorinstallatie die bijzonder geschikt is voor het boren van verticale, relatief grote boordieptes tot 25 m in één keer.

Deze installatie biedt een breed scala aan toepassingen, waaronder verdichtingsvoegen voor het verbeteren van het draagvermogen van de grond en steenvoegen voor het opvullen van kloven, scheuren en holtes. De KR 720 kan ook worden geconfigureerd voor het uitvoeren van taken zoals waterwinning, diepgathamer-micropiling (DTH) of continu vijzelboren.

De parallelle kinematica van de giek en de 2-voudige kinematica van de achterstagcilinder zijn optimaal voor het uitvoeren van dergelijke operaties. Het is niet alleen gemakkelijk om de mast in de transportpositie van de boorinstallatie te verplaatsen, maar het aanpassen van de hoek van de mast en de longitudinale en transversale afstand van de booras kan eenvoudig en nauwkeurig worden uitgevoerd. Door de hoogte van de mast hydraulisch te verstellen kunnen de eerste boorpunten gemakkelijk bereikt worden.

Voor HPI-operaties kan de basismast worden gecombineerd met een tandwielaanvoersysteem en roostermastverlengingen die afzonderlijk verwijderbaar zijn. Hierdoor kan de basismast een lange, ononderbroken voeding hebben. De mast kan ook worden uitgerust met bezels, sleden voor spoelkoppen, beugels en injectieslangomleiders.

De KLEMM KH 14SK – draaikop met doorn – kan HDI-staven met een diameter tot 114 mm vastgrijpen en aandrijven. De KLEMM KH 12SK is geschikt voor grotere diameters tot 133 mm.

Een aangepaste hydraulische graafmachine in combinatie met een bestuurderscabine vormen de basis van de KR 720. De 360° draaibare bovenwagen maakt het mogelijk om rondom het draaipunt boorposities te bereiken. Om zowel een compacte transportpositie als een hoge mate van stabiliteit te hebben, heeft KLEMM het onderstel van de rig base telescopisch gemaakt. De elektrohydrauliek en elektronische bediening van de KR 720 zijn speciaal voor dit model ontwikkeld.
NJC.© Info KLEMM

----------------------------------------------------------------------------------------------------------------

08/12/21

KLEMM se concentre sur le forage HPI avec la nouvelle foreuse KR 720

Klemm kr 720 2 scaled 2Le forage par injection à haute pression (HPI) dans l'ingénierie des fondations spéciales nécessite l'utilisation d'appareils de forage spécialement conçus pour effectuer des tâches telles que l'étanchéité des barrages ; forage de fondations profondes pour bâtiments; et les soutiens de fondation sous-jacents.

Le forage HPI était au centre des préoccupations lorsque KLEMM Bohrtechnik a développé le KR 720, un appareil de forage particulièrement adapté au forage vertical de profondeurs de forage relativement importantes allant jusqu'à 25 m en une seule passe.

Cette plate-forme offre un large éventail d'applications, y compris l'injection de compactage pour améliorer la capacité de charge du sol et l'injection de roche pour le remplissage des fissures, des fissures et des cavités. Le KR 720 peut également être configuré pour effectuer des tâches telles que l'extraction d'eau, le micro-pieux à percussion (DTH) ou le forage à la tarière continue.

La cinématique parallèle de la flèche et la cinématique du vérin de pataras double sont optimales pour effectuer de telles opérations. Non seulement il est facile de déplacer le mât dans la position de transport de l'appareil de forage, mais le réglage de l'angle du mât et l'espacement longitudinal et transversal de l'axe de forage peuvent être effectués avec facilité et précision. Les premiers points de perçage peuvent être facilement atteints en ajustant hydrauliquement la hauteur du mât.

Pour les opérations HPI, le mât de base peut être combiné avec un système d'alimentation par engrenages et des extensions de mât en treillis qui sont amovibles individuellement. Cela permet au mât de base d'avoir une alimentation longue et ininterrompue. Le mât peut également être équipé d'enjoliveurs, de traîneaux pour têtes de rinçage, de rails de sécurité et d'inverseurs de tuyaux d'injection.

Le KLEMM KH 14SK - tête rotative avec mandrin - peut saisir et entraîner des tiges HDI d'un diamètre allant jusqu'à 114 mm. Le KLEMM KH 12SK convient aux grands diamètres jusqu'à 133 mm.

Une pelle hydraulique modifiée combinée à une cabine de conduite constituent la base du KR 720. Le chariot supérieur rotatif à 360° permet d'atteindre les positions de forage tout autour du point de pivot. Afin d'avoir à la fois une position de transport compacte et un haut niveau de stabilité, KLEMM a fait en sorte que le train de roulement de la base de la plate-forme soit télescopique. Les commandes électrohydrauliques et électroniques du KR 720 ont été spécialement développées pour ce modèle.
NJC.© Info KLEMM

------------------------------------------------------------------------------------------------------------------
