LIEBHERR

LiView levert cilindermeetgegevens voor rijhulpsystemen.
 De zeer robuuste positietransducer is ideaal voor veeleisende bedrijfsomstandigheden.

LiView, de intelligente positietransducer voor hydraulische cilinders, zorgt voor een betrouwbare controle van de bak in de nieuwe Liebherr LR 636 G8-rupslader met behulp van nauwkeurige meetgegevens - zelfs onder de meest veeleisende omstandigheden.

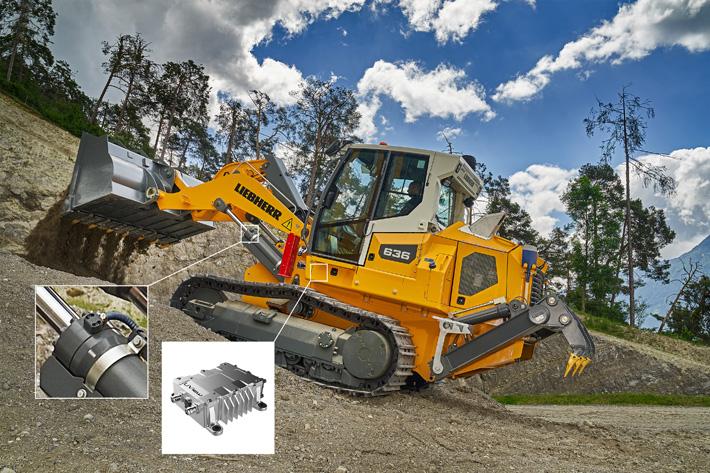

De nieuwe generatie 8 rupslader van Liebherr is uitgerust met een LiView-positietransducer

Nussbaumen (Zwitserland), 8 april 2021 - Bij mobiele machines ontlasten assistentiesystemen de bestuurder en kunnen ze de efficiëntie aanzienlijk verhogen. Bij hydraulische cilinders hebben assistentiesystemen nauwkeurige meetgegevens nodig over de exacte positie van de cilinder. LiView levert deze meetgegevens op betrouwbare wijze met zijn unieke werkwijze.

"Voor onze nieuwe generatie rupsladers was het belangrijk voor ons om een ??positieomvormer te hebben die vergelijkbaar is met de prestaties van onze rupslader. Het werken met de rupslader kan soms enorme krachten vrijgeven. LiView heeft zich bewezen als een betrouwbare en betrouwbare vooral hier een robuuste oplossing - dankzij het unieke meetprincipe en de grote flexibiliteit bij de positionering van de elektronicamodule ”, zegt Wolfgang Schulz, Product Line Manager voor rupsladers bij Liebherr-Werk Telfs GmbH.

Automatisch heffen, dalen en kippen van de laadbak met LiView data

In de nieuwe LR 636 G8-rupsband levert de LiView-positietransducer nauwkeurige meetgegevens over de kip- en hefcilinders. Hierdoor kan de chauffeur onder meer het automatisch heffen en neerlaten van de bak activeren. Deze functie is bedoeld voor laadwerkzaamheden, waarbij het hefwerktuig herhaaldelijk tot een bepaalde hoogte moet worden opgetild of neergelaten. Zodra de ingestelde positie is bereikt, stopt het heffen of dalen automatisch.

Evenzo kan een positie worden opgeslagen voor het in- en uitklappen van de laadbak, die automatisch kan worden bediend via de hydraulische sensor.

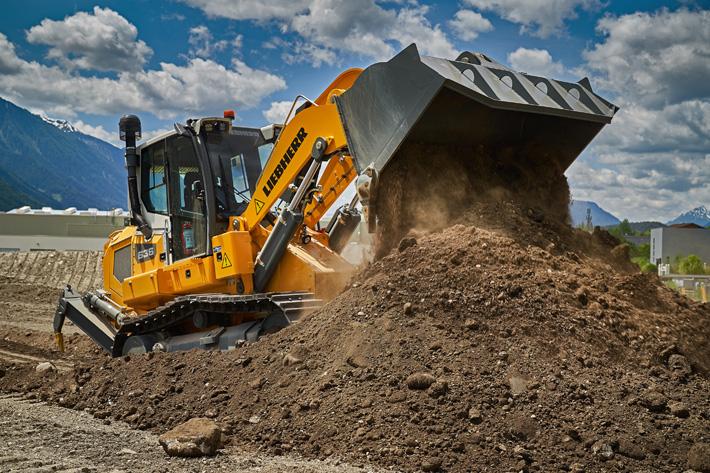

De nieuwe automatische functies van de LR 636 G8 tonen zich in werking.

Uniek meetprincipe

De positieomvormer bestaat uit de verwerkingselektronica en twee sondes. LiView meet de verstrooiingsparameters van de cilinder met behulp van signalen op verschillende frequenties die op de cilinder zelf worden geïnjecteerd. Zuigerpositie en -snelheid worden in realtime berekend door de verwerkingselektronica. Dat maakt dynamische automatisering van machines mogelijk.

Toepassingsgebieden van de LR 636 G8 zijn onder meer grondwerken en stortplaatsen. Het is geschikt voor toepassingen die extreem hoge opbreekkrachten vereisen. LiView is hier de ideale partner. De positieomvormer gebruikt de cilinder zelf als een extreem robuust sensorelement, waardoor deze bij uitstek geschikt is voor de hoge eisen van de LR 636 G8.

Eenvoudige integratie

LiView maakt indruk met zijn snelle en eenvoudige mechanische integratie. De verwerkingselektronica kan direct aan de buitenkant van de cilinder worden geïnstalleerd of op een willekeurige locatie in de buurt van de cilinder. Bij de LR 636 G8 wordt de LiView-elektronica onder de cabine gemonteerd.

Perfect samenspel met hydraulische cilinders van Liebherr

Bij de LR 636 G8-crawler meet LiView de positie van de Liebherr-cilinders. Net als de elektronica biedt Liebherr ook hoge kwaliteit en duurzaamheid bij de fabricage van zijn cilinders. De cilinderfabrikant installeert de LiView-sondes en controleert de cilinder met een geïntegreerde positieomvormer. De OEM ontvangt een volledig geteste cilinder en kan de elektronicamodule direct aansluiten. Zo kan het volledig uitgeruste onderdeel eenvoudig en snel in gebruik worden genomen.

Hydraulische cilinders van Liebherr uit de serieproductie van 380 bar kunnen worden besteld met de positieomvormer al geïntegreerd. Naast de eigen cilinders van Liebherr is LiView ook geschikt voor tal van andere cilindertypen. Compatibiliteit met nieuwe cilinders kan snel worden gecontroleerd op basis van tekeningen en 3D-modellen.
Informatie LIEBHERR

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

08/04/21

LIEBHERR

LiView fournit des données de mesure de cylindre pour les systèmes d'assistance à la conduite.
Le transducteur de position très robuste est idéal pour les conditions de fonctionnement exigeantes.

LiView, le capteur de position intelligent pour vérins hydrauliques, permet un contrôle fiable du godet dans la nouvelle chargeuse sur chenilles Liebherr LR 636 G8 en utilisant des données de mesure précises, même dans les conditions les plus exigeantes.
La nouvelle chargeuse sur chenilles Liebherr génération 8 est équipée d'un capteur de position LiView.

Nussbaumen (Suisse), 8 avril 2021 - Dans les machines mobiles, les systèmes d'assistance soulagent le conducteur et peuvent augmenter considérablement l'efficacité. Lorsque des vérins hydrauliques sont impliqués, les systèmes d'assistance nécessitent des données de mesure précises sur la position exacte du vérin. LiView fournit ces données de mesure de manière fiable grâce à son mode de fonctionnement unique.

Pour notre nouvelle génération de chargeuses sur chenilles, il était important pour nous de disposer d'un capteur de position à la hauteur des performances de notre chargeuse sur chenilles. Travailler avec la chenille peut parfois libérer d'énormes forces. LiView s'est avéré être un outil fiable et c'est avant tout une solution robuste - grâce à son principe de mesure unique et à la grande flexibilité de positionnement du module électronique », déclare Wolfgang Schulz, Product Line Manager pour les chargeuses sur chenilles chez Liebherr-Werk Telfs GmbH.

Levage, abaissement et basculement automatiques du godet de chargement avec les données LiView

Dans la nouvelle chenille LR 636 G8, le capteur de position LiView fournit des données de mesure précises sur les vérins de basculement et de levage. Cela permet au conducteur, entre autres, d'activer le levage et l'abaissement automatiques du godet. Cette fonction est destinée aux travaux de chargement, où l'engin de levage doit être relevé ou abaissé à plusieurs reprises à une certaine hauteur. Une fois la position définie atteinte, le levage ou l'abaissement s'arrête automatiquement.

De même, une position peut également être mémorisée pour le basculement du godet de chargement vers l'intérieur et l'extérieur, qui peut être automatiquement contrôlée via le capteur hydraulique.
Les nouvelles fonctions automatiques du LR 636 G8 se montrent en fonctionnement.

Principe de mesure unique

Le capteur de position se compose de l'électronique de traitement et de deux sondes. LiView mesure les paramètres de diffusion du cylindre en utilisant des signaux à différentes fréquences injectés sur le cylindre lui-même. La position et la vitesse du piston sont calculées en temps réel par l'électronique de traitement. Cela permet une automatisation dynamique des machines.

Les domaines d'application du LR 636 G8 comprennent les terrassements et les sites d'enfouissement. Il convient aux applications qui nécessitent des forces d'arrachement extrêmement élevées. LiView est ici le partenaire idéal. Le capteur de position utilise le cylindre lui-même comme un élément de détection extrêmement robuste, ce qui le rend parfaitement adapté aux exigences élevées du LR 636 G8.

Intégration simple

LiView impressionne par son intégration mécanique simple et rapide. L'électronique de traitement peut être installée soit directement à l'extérieur du cylindre, soit à n'importe quel endroit près du cylindre. Dans le LR 636 G8, le module électronique LiView est installé sous la cabine.

Interaction parfaite avec les vérins hydrauliques Liebherr

Sur la chenille LR 636 G8, LiView mesure la position des cylindres Liebherr. Comme pour l'électronique, Liebherr offre également une qualité et une durabilité élevées dans la fabrication de ses cylindres. Le fabricant du cylindre installe les sondes LiView et vérifie le cylindre avec un capteur de position intégré. L'OEM reçoit un cylindre entièrement testé et peut connecter directement le module électronique. Ainsi, le composant entièrement équipé peut être mis en service facilement et rapidement.

Les vérins hydrauliques Liebherr de la gamme de production de la série 380 bar peuvent être commandés avec le capteur de position déjà intégré. Outre les vérins Liebherr, LiView convient également à de nombreux autres types de vérins. La compatibilité avec les nouveaux cylindres peut être vérifiée rapidement sur la base de dessins et de modèles 3D.
Infos LIEBHERR

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
