MINE SENNEBOGEN 613 E 16 T

30/06/21 -FR bas de page

Europa's grootste zoutmijn wordt veiliger met SENNEBOGEN 613 E 16 T Telescopische Kraan


Deze keer is de traditionele Duitse mijnwerkersgroet "Glückauf" ("Veel geluk") het motto van de 16 ton telescopische kraan van SENNEBOGEN, want in de grootste steenzoutmijn van Europa in Heilbronn gaat de mobiele kraan ondergronds om de mijnwerkers te ondersteunen bij hun werk in de ondergrondse kamers. Südwestdeutsche Salzwerke AG heeft sinds 2000 al 12 SENNEBOGEN-kranen aangeschaft.

Mijnbouw is een van de meest traditionele industrieën in Duitsland en de wereld. Ook in de steenzoutmijn van Heilbronn wordt al meer dan 125 jaar zout gewonnen uit zoutlagen tot 50 meter dik. Naast de winning van grondstoffen is afvalverwerking echter ook een belangrijk bedrijfsonderdeel van de mijn. Afvalstoffen worden veilig en onderhoudsvrij behandeld en vervolgens gerecycled of afgevoerd.

Sinds lange tijd worden de mijnwerkers ondersteund door krachtige machines en de nieuwste technologieën - ook van SENNEBOGEN. Onlangs verwelkomden ze een nieuwe SENNEBOGEN 613 E mobiele telescopische kraan in hun vloot, die dankzij zijn compactheid en flexibiliteit perfect is voor veeleisende ondergrondse operaties.
MAXIMALE FLEXIBILITEIT ONDANKS STRAKKE RUIMTEOMSTANDIGHEDEN IN DE MIJNBOUW

Als je aan een mijn denkt, denk je meestal aan smalle kamers en schachten, en vaak heb je gelijk. Om zijn ondergrondse bestemming te bereiken, moest de mobiele kraan van 16 ton daarom eerst dienovereenkomstig worden voorbereid. Bij de fabrikant werd de 613 E in geschikte afzonderlijke onderdelen gedemonteerd om hem door de schacht tot een diepte van 180 – 200 m te transporteren. Daarna werd het samen met de servicetechnici van de verantwoordelijke dealer Schwab GmbH Baumaschinen & Baugeräte ter plaatse weer in elkaar gezet.

Volledig gemonteerd, blijkt de modulaire telekraan een perfect uitgerust gereedschap voor ondergronds werk dankzij de extra compacte maar driedelige telescopische arm van 14,6 m, individuele software-aanpassingen en de elektrische en hydraulische pakketten die speciaal zijn ontworpen voor de zoutmijn. De totale hoogte van de machine, inclusief het FOPS-beschermende dakrooster op de cabine, is slechts 3,28 m, zodat de kraan gemakkelijk in de holle ruimtes past.

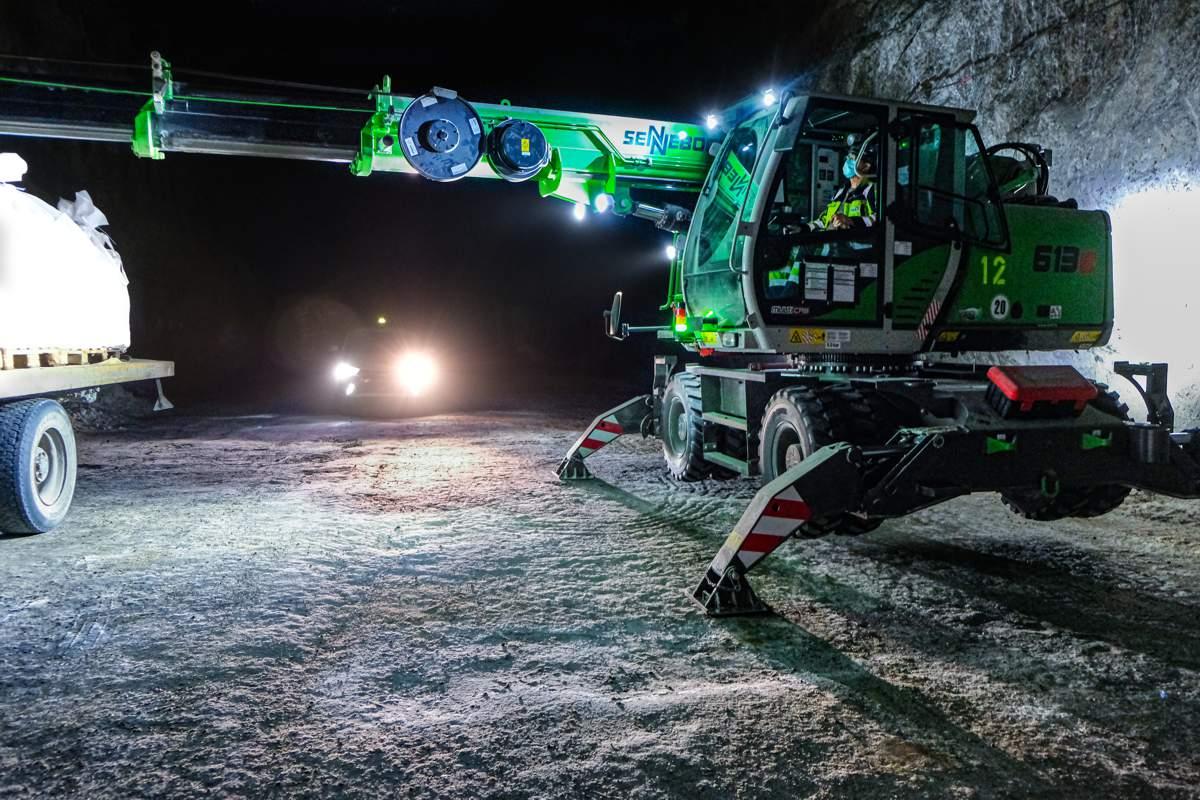

16 t mobil teleskopkran sennebogen 613 e deutschland 1

ONDERGRONDSE NAVIGATIE IN SMALLE ASSEN

Het mobiele onderstel van de kraan biedt maximale mobiliteit en een kleine draaicirkel, waardoor de mijnwerkers, ondanks de vaak bochtige gangen, de betreffende werklocatie direct en gemakkelijk kunnen benaderen. Aangepaste achteruitrijsignalen via breedbandaudio verhogen de veiligheid bij het ondergronds navigeren.

Speciaal gebogen stempelpoten zijn gebruikt in de geïntegreerde 4-punts stempel van de mobiele kraan om het stempeloppervlak voor de smalle assen extra te verkleinen en toch een uitstekende stabiliteit te garanderen bij het heffen van lasten dankzij de 400 x 400 mm grote stempelplaten.
VEILIGHEID IS DE HOOGSTE PRIORITEIT BIJ ONDERGRONDSE AFVALVERWERKING

In de mijn wordt de 16 t telescoopmobiele kraan nu vooral ingezet als stapelwagen voor het verplaatsen van big bags met afvalstoffen tot 2 ton, zodat deze langdurig veilig en milieuvriendelijk kunnen worden gehanteerd en afgevoerd . Bij het oppakken en positioneren van de last wordt de continu telescopische full-power giek van de 613 E niet alleen vaak uit- en ingeschoven, maar werkt door de lage plafondhoogte ook over het algemeen met een zeer vlakke giekhoek.

Een elektronische lastmomentindicator (LMI) van de nieuwste generatie zorgt voor veiligheid op het hoogste niveau tijdens deze complexe hijswerkzaamheden. De LMI vergelijkt op elk moment de huidige aangekoppelde last, giekuitbreiding en hoek met de lastgrafiek en start veiligheidsgerelateerde functies als de waarden worden overschreden. Dit ondersteunt de kraanmachinist in zijn werk en voorkomt mogelijke risico's. Evenzo wordt om veiligheidsredenen vanaf het begin een vast geïnstalleerde brandblusinstallatie op de machine gemonteerd.

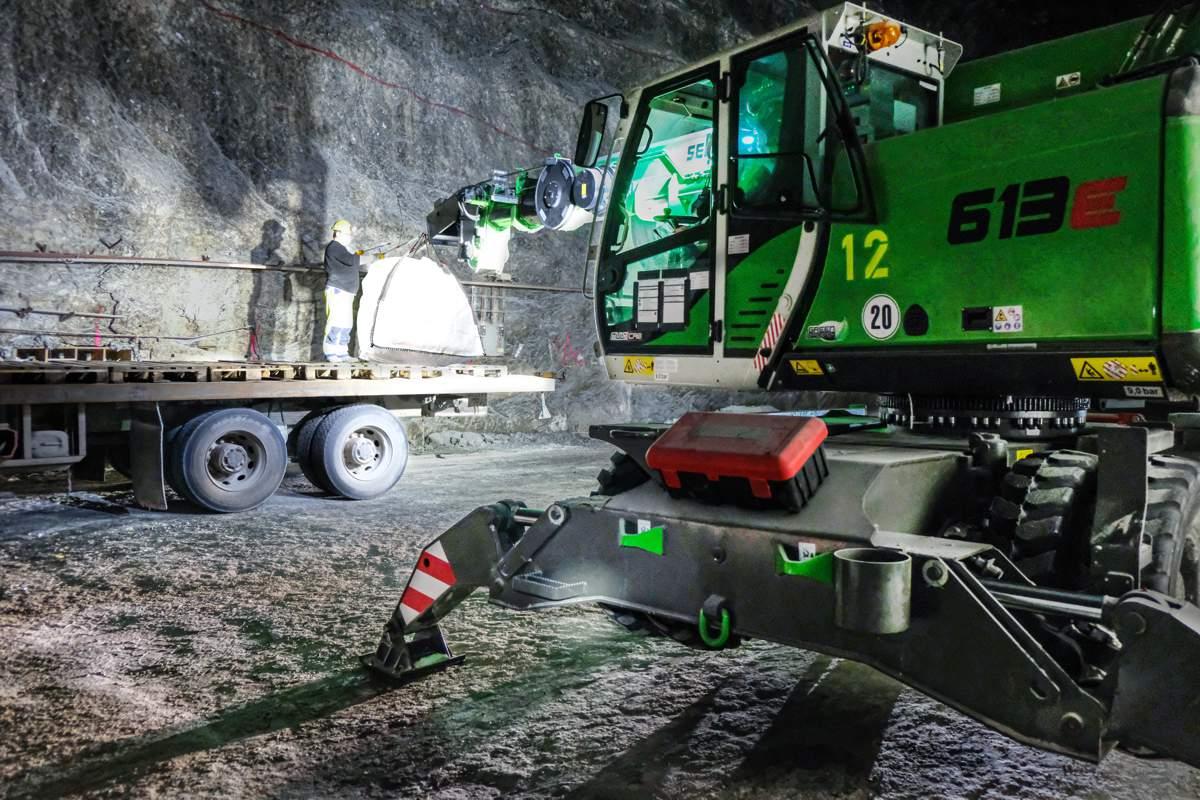

16 t mobil teleskopkran sennebogen 613 e deutschland 2INFO  SENNEBOGEN cranes

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

30/06/21

La plus grande mine de sel d'Europe devient plus sûre avec la grue télescopique SENNEBOGEN 613 E 16 T


Cette fois, la salutation traditionnelle des mineurs allemands « Glückauf » (« Bonne chance ») est la devise de la grue télescopique de 16 t de SENNEBOGEN, car dans la plus grande mine de sel gemme d'Europe à Heilbronn, la grue mobile va sous terre pour soutenir les mineurs dans leur travail dans les chambres souterraines. Südwestdeutsche Salzwerke AG a déjà acheté 12 grues SENNEBOGEN depuis 2000.

L'exploitation minière est l'une des industries les plus traditionnelles en Allemagne et dans le monde. Toujours à la mine de sel gemme de Heilbronn, le sel est extrait de couches de sel jusqu'à 50 mètres d'épaisseur depuis plus de 125 ans. En plus de l'extraction des matières premières, l'élimination des déchets est également un domaine d'activité important de la mine. Les déchets sont traités en toute sécurité et sans entretien, puis recyclés ou éliminés.

Depuis longtemps, les mineurs sont soutenus par des machines puissantes et les dernières technologies, également de SENNEBOGEN. Récemment, ils ont accueilli dans leur parc une nouvelle grue mobile télescopique SENNEBOGEN 613 E qui, grâce à sa compacité et sa flexibilité, est parfaite pour les opérations souterraines exigeantes.
FLEXIBILITÉ MAXIMALE MALGRE LES ESPACES EXTRÊMES DANS L'INDUSTRIE MINIÈRE

Quand vous pensez à une mine, vous pensez généralement à des chambres et des puits étroits, et vous avez souvent raison. Afin d'atteindre sa destination souterraine, la grue mobile de 16 t devait donc d'abord être préparée en conséquence. Chez le fabricant, le 613 E a été démonté en pièces individuelles appropriées pour le transporter à travers le puits jusqu'à une profondeur de 180 à 200 m. Après cela, il a été remonté sur place avec les techniciens de service du revendeur responsable Schwab GmbH Baumaschinen & Baugeräte.

Entièrement monté, le télégrue modulaire s'avère être un outil parfaitement équipé pour les travaux souterrains grâce à la flèche télescopique extra-compacte mais en trois parties de 14,6 m, aux adaptations logicielles individuelles et aux ensembles électriques et hydrauliques spécialement conçus pour la mine de sel. La hauteur totale de la machine, y compris la grille de protection du toit FOPS sur la cabine, n'est que de 3,28 m, de sorte que la grue s'intègre facilement dans les espaces creux.

16 t mobil teleskopkran sennebogen 613 e deutschland 1

NAVIGATION SOUTERRAINE DANS DES PUITS ÉTROITS

Le train de roulement mobile de la grue offre une mobilité maximale et un faible rayon de braquage, ce qui signifie que malgré les couloirs souvent sinueux, les mineurs peuvent s'approcher directement et facilement du chantier respectif. Les signaux d'inversion ajustés via l'audio à large bande augmentent la sécurité lors de la navigation souterraine.

Des pieds de stabilisateur spécialement incurvés ont été utilisés dans le stabilisateur à 4 points intégré de la grue mobile pour réduire davantage la zone de stabilisateur pour les arbres étroits, tout en garantissant une excellente stabilité lors du levage de charges grâce aux larges patins de stabilisateur de 400 x 400 mm.
LA SÉCURITÉ EST LA PRIORITÉ SUPÉRIEURE LORS DE LA MANIPULATION DES DÉCHETS SOUTERRAINES

Dans la mine, la grue mobile télescopique de 16 t est maintenant principalement utilisée comme véhicule de gerbage pour déplacer de gros sacs de déchets pesant jusqu'à 2 tonnes, afin qu'ils puissent être manipulés et éliminés de manière sûre et écologique à long terme. . Lors du ramassage et du positionnement de la charge, la flèche pleine puissance télescopique en continu du 613 E est non seulement déployée et rétractée fréquemment, mais fonctionne également généralement avec un angle de flèche très plat en raison de la faible hauteur de plafond.

Un indicateur électronique de moment de charge (LMI) de dernière génération assure une sécurité de haut niveau lors de ces opérations de levage complexes. A tout moment, le LMI compare la charge actuellement attachée, l'extension de flèche et l'angle avec le tableau de charge et lance les fonctions liées à la sécurité si les valeurs sont dépassées. Cela soutient le grutier dans son travail et prévient les risques possibles. De même, un système d'extinction d'incendie installé en permanence est monté sur la machine dès le départ pour des raisons de sécurité.

16 t mobil teleskopkran sennebogen 613 e deutschland 2INFO  SENNEBOGEN cranes

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
