L'écrou dryspin résistant à l'usure et destiné aux fortes charges est une alternative économique aux entraînements à vis à billes.

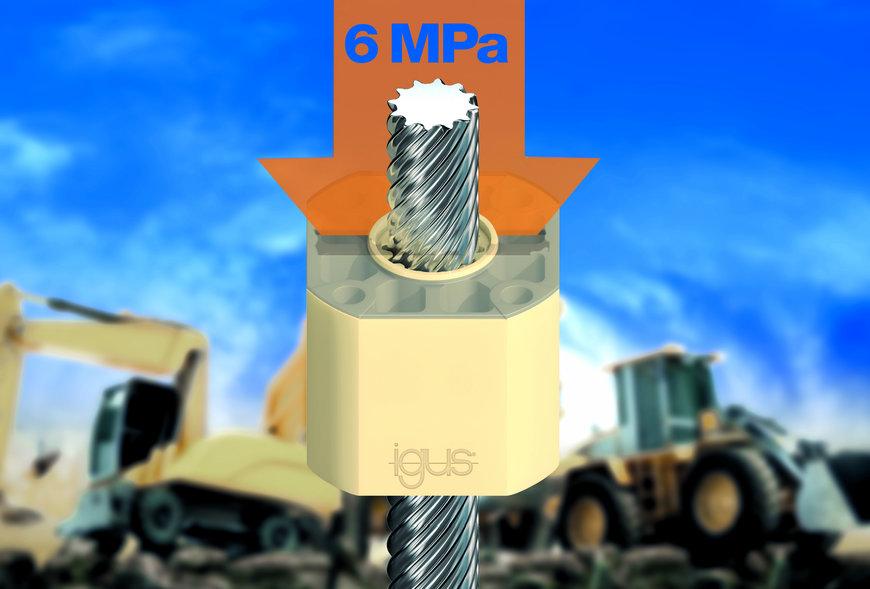

35919 pm4820 1

Equipé d'une plaque en inox, le nouvel écrou fortes charges dryspin moulé par injection, économique et sans graisse résiste à des charges allant jusqu'à 6 MPa.

Polymères et fortes charges ? Les deux sont conciliables, et igus le prouve cette fois avec un nouvel écrou pour vis d'entraînement. L'écrou en polymère dryspin JGRM moulé par injection constitue une alternative économique aux écrous pour vis à billes. Son nouveau design permet de déplacer des charges élevées sans graisse et avec peu d'usure. Pour les charges axiales très fortes, le nouvel écrou existe aussi en version « heavy duty » renforcée d'une plaque en inox.

Engins de chantier, actionneurs, suiveurs solaires... Autant d'applications où les vis doivent déplacer des charges élevées sur la durée et de manière sûre. C'est pour ces usages que la société igus a mis au point un nouvel écrou. « La nouvelle série JGRM est une alternative robuste aux écrous pour vis à billes », explique Aurélien Erson, Responsable Projets drylin chez igus France. « La nouvelle structure de l'écrou répartit les charges radiales et axiales, ce qui permet de déplacer des charges plus élevées qu'avec des écrous à collerette. » La nouvelle forme s'oriente sur les cotes de raccordement et les pas des vis à billes, permettant ainsi un échange facile. L'écrou peut être monté de différentes manières, placé sur le côté, sur le dessus ou dans un alésage.

La saillie de centrage, la protection anti-rotation grâce aux surfaces plates et l'utilisation de quatre vis cylindriques M6 facilitent la mise en place. La fabrication de l'écrou est assurée dans l'usine d'igus à Cologne, en moulage par injection pour que cette pièce soit très légère et économique. L'écrou fileté en polymère est deux fois moins cher que les systèmes à vis à billes. Réalisé en polymère hautes performances iglidur J, il a un très faible coefficient de frottement. Les flancs arrondis du filet et l'absence de billes rendent son fonctionnement régulier et silencieux. Les lubrifiants solides intégrés au polymère de l'écrou rendent superflu tout ajout de graisse susceptible d'être rejetée dans l'environnement. « Nous offrons ainsi au client une solution sans entretien qui est insensible à la poussière et à la saleté », souligne Aurélien Erson.

Une variante "heavy duty" pour une plus grande sécurité en présence de fortes charges axiales

Pour les charges axiales plus fortes, igus a mis au point une variante « heavy duty » de l'écrou JGRM avec une plaque en inox. Les cotes de montage de la bride restent toutefois les mêmes. La plaque en inox est montée sur l'écrou et en augmente la surface d'appui absorbant la force. Les têtes des vis ne sont alors plus en appui sur le polymère. Les tests effectués dans le laboratoire de tests de l'entreprise d'une superficie de 3.800 mètres carrés ont montré que la variante fortes charges peut absorber jusqu'à 6 MPa de plus qu'un écrou en polymère à collerette comparable, soit 50% de charge en plus. Le nouvel écrou convient à tous les types de vis d'un diamètre compris entre 14 et 20 millimètres. C'est avec la vis dryspin asymétrique brevetée qu'il obtient son meilleur rendement.

Info IGUS

_______________________________________________________________________________________________________________________________________________________

 IGUS
De slijtvaste, heavy-duty dryspin-moer is een economisch alternatief voor kogelomloopspindels.

35919 pm4820 1

Uitgerust met een roestvrijstalen plaat, weerstaat de nieuwe spuitgegoten dryspin heavy-duty moer, zuinig en vetvrij, ladingen tot 6 MPa.

Polymeren en zware ladingen? De twee kunnen worden verzoend, en igus bewijst het deze keer met een nieuwe moer voor de aandrijfschroef. De spuitgegoten JGRM dryspin polymeer moer is een economisch alternatief voor kogelomloopmoeren. Door het nieuwe ontwerp kunnen zware lasten zonder vet en met weinig slijtage worden verplaatst. Voor zeer hoge axiale belastingen is de nieuwe moer ook verkrijgbaar in een “heavy duty” versie versterkt met een RVS plaat.

Bouwmachines, actuatoren, solar trackers ... Zoveel toepassingen waarbij de schroeven op een veilige manier in de loop van de tijd hoge lasten moeten verplaatsen. Het is voor deze toepassingen dat het igus-bedrijf een nieuwe noot heeft ontwikkeld. "De nieuwe JGRM-serie is een robuust alternatief voor kogelomloopmoeren", legt Aurélien Erson, Drylin Project Manager bij igus France uit. “De nieuwe moerconstructie verdeelt de radiale en axiale belastingen, waardoor hogere belastingen kunnen worden verplaatst dan met flensmoeren. »De nieuwe vorm is gebaseerd op de afmetingen van de aansluiting en de spoed van de kogelomloopspindels, waardoor een gemakkelijke uitwisseling mogelijk is. De moer kan op verschillende manieren worden gemonteerd, aan de zijkant, aan de bovenkant of in een boring.

Het centreeruitsteeksel, de rotatiebescherming dankzij de vlakke oppervlakken en het gebruik van vier cilindrische M6-schroeven vergemakkelijken de installatie. De moer wordt vervaardigd in de igus-fabriek in Keulen, door middel van spuitgieten om dit onderdeel zeer licht en economisch te maken. De polymeermoer met schroefdraad is de helft van de kosten van kogelomloopspindels. Gemaakt van hoogwaardig iglidur J-polymeer, het heeft een zeer lage wrijvingscoëfficiënt. De afgeronde zijkanten van het net en de afwezigheid van ballen zorgen voor een soepele en geruisloze werking. De vaste smeermiddelen die in het polymeer van de moer zijn geïntegreerd, maken elke toevoeging van vet dat in het milieu kan vrijkomen, overbodig. “Zo bieden we de klant een onderhoudsvrije oplossing die ongevoelig is voor stof en vuil”, benadrukt Aurélien Erson.

Een "heavy duty" variant voor meer veiligheid bij hoge axiale belastingen

Voor hogere axiale belastingen heeft igus een “heavy duty” variant van de JGRM-moer met roestvrijstalen plaat ontwikkeld. De montageafmetingen van de flens blijven echter hetzelfde. De roestvrijstalen plaat is op de moer gemonteerd en vergroot het steunoppervlak dat de kracht absorbeert. De koppen van de schroeven rusten dan niet meer op het polymeer. Tests die zijn uitgevoerd in het 3800 vierkante meter grote testlaboratorium van het bedrijf hebben aangetoond dat de variant voor zware belasting tot 6 MPa meer kan absorberen dan een vergelijkbare polymeermoer met flens, of 50% extra lading. De nieuwe moer is geschikt voor alle soorten schroeven met een diameter tussen de 14 en 20 millimeter. Het is met de gepatenteerde asymmetrische dryspin-schroef dat hij zijn beste prestaties behaalt.

info IGUS
