Nouveau circuit intégré de fusible électronique Toshiba eFuse qui peut être utilisé à plusieurs reprises

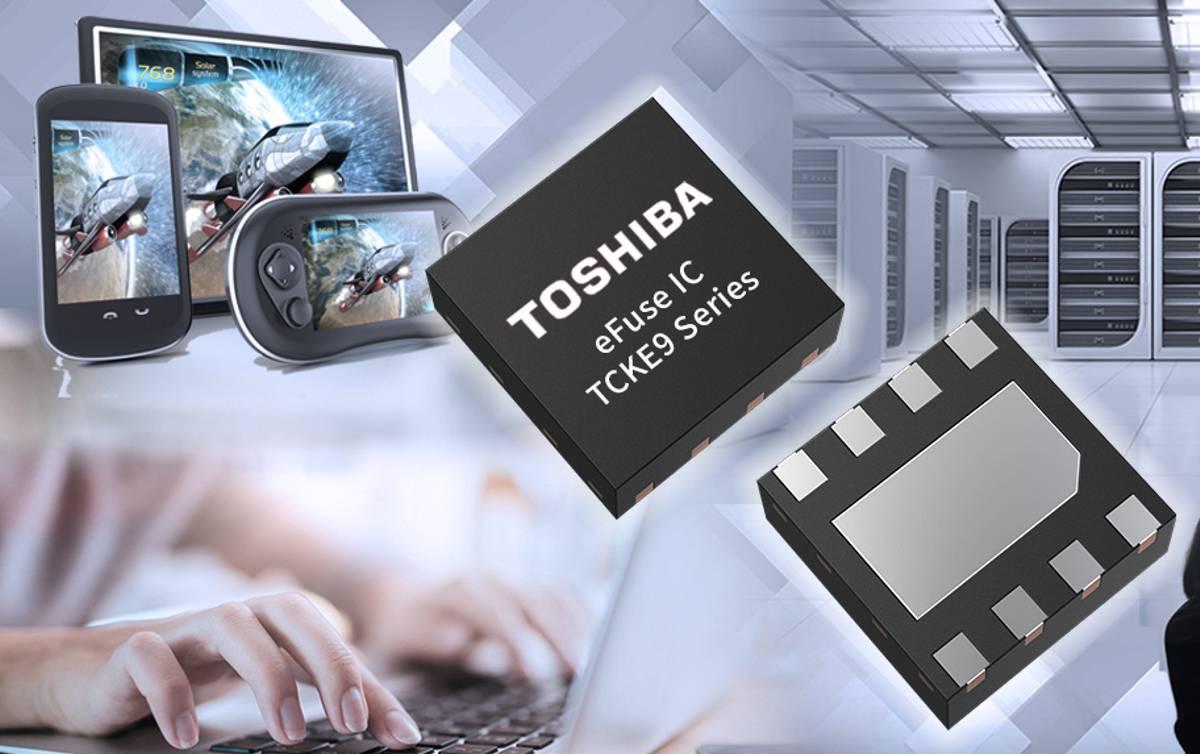

Image- Toshiba
Toshiba Electronic Devices & Storage Corporation a lancé une gamme de huit fusibles électroniques compacts haute tension (eFuse IC), la série TCKE9, qui prennent en charge plusieurs fonctions pour la protection des lignes d'alimentation. Les expéditions des deux premiers produits « TCKE903NL » et « TCKE905ANA » commencent aujourd'hui, et d'autres suivront.
Les produits de la série TCKE9 disposent d'une fonction de limite de courant et de blocage de tension pour protéger les lignes des circuits d'alimentation contre les conditions de surintensité et de surtension, ce que les fusibles physiques standard ne peuvent pas faire. Même en cas de surintensité ou de surtension anormale, le courant et la tension spécifiés sont maintenus.
Les nouveaux produits comportent également une protection contre la surchauffe et une protection contre les courts-circuits, qui protègent un circuit en éteignant immédiatement le circuit intégré eFuse lorsqu'une chaleur anormale est générée dans le circuit ou qu'un court-circuit inattendu se produit. Un autre avantage de l'eFuse IC est l'élimination d'une conception de circuit complexe et d'un nombre réduit de composants, ce qui permet d'obtenir des conceptions de circuits beaucoup plus simples avec moins de composants et une zone plus petite que ce qui est possible avec une fonction de protection sécurisée avec des pièces discrètes.
Toshiba a l'intention d'obtenir la certification CEI 62368-1, la norme internationale de sécurité de haut niveau, pour les circuits intégrés eFuse, ce qui simplifiera également les tests de certification que les appareils des clients doivent subir.
La gamme de produits propose huit produits : quatre, 3,3 V, 5 V, 12 V, 20 V, conviennent à la protection contre les surtensions d'une gamme de tensions d'alimentation, et chacun comporte deux types : un type à nouvelle tentative automatique, dans lequel le circuit intégré eFuse récupère automatiquement le circuit lui-même, et un type à verrouillage, où la récupération est déclenchée par un signal externe. Les clients peuvent sélectionner le produit approprié à leurs besoins et à la taille de leur équipement.
Des conceptions de référence pour un circuit d'application IC eFuse (avec arrêt thermique) et un circuit d'application IC eFuse (avec protection améliorée contre les surintensités) sont disponibles dès maintenant sur le site Web de Toshiba.
Applications
Protection des circuits d'alimentation (serveurs, SSD, PC portables, consoles de jeux, équipements de réalité augmentée et réalité virtuelle, etc.)
Caractéristiques
Tension d'entrée maximale : VIN (max) = 25,0 V
Faible résistance à l'état passant : Ron = 34 mΩ (typ.)
Courant nominal de sortie élevé : IOUT = 0 à 4,0A
Fonction de pince de surtension d'entrée (4 types)
Précision limite de surintensité : Précision ILIM =-17%/+14% (Ta=-40 à 125°C, RILIM=487Ω)
Temps de réaction de sortie court : tSHORT = 2μs (typ.)
Fonction DRAPEAU
Boîtier WSON8 fin et compact : 2,0 × 2,0 mm (typ.), t=0,8 mm (max)
NJC.© Info Toshiba
----------------------------------------------------------------------------------------------------------------
22/07/24-English
New Electronic Fuse IC Toshiba eFuse that can be used repeatedly
Image- Toshiba
Toshiba Electronic Devices & Storage Corporation has launched a line-up of eight compact, high-voltage electronic fuses (eFuse ICs), the TCKE9 Series, that support multiple functions for the protection of power supply lines. Shipments of the first two products “TCKE903NL” and “TCKE905ANA” start today, with others to follow.
The TCKE9 Series products have a current limit and voltage clamp function to protect the lines in power supply circuits against overcurrent and overvoltage conditions, something that standard physical fuses cannot do. Even in the event of abnormal overcurrent or overvoltage, the specified current and voltage are maintained.
The new products also feature over-temperature protection and short-circuit protection, which protects a circuit by immediately shutting off the eFuse IC when abnormal heat is generated in the circuit or an unexpected short-circuit occurs. A further eFuse IC advantage is the elimination of complex circuit design and a reduced component count, realizing much simpler circuit designs with fewer components and a smaller area than is possible with a protection function secured with discrete parts.
Toshiba intends to obtain IEC 62368-1 certification, the international safety standard for high level safety, for the eFuse ICs, which will also simplify certification tests customers’ devices are required to undergo.
The product lineup offers eight products: four, 3.3V, 5V, 12V, 20V, are suitable for overvoltage protection of a range of power supply voltages, and each has two types – an auto-retry type, where the eFuse IC automatically recovers the circuit itself, and a latch type, where recovery is triggered by an external signal. Customers can select the appropriate product for their requirements and the size of their equipment.
Reference designs for an eFuse IC Application Circuit (with Thermal Shutdown) and an eFuse IC Application Circuit (with Enhanced Overcurrent Protection) are available now on Toshiba’s website.
Applications
Protection of power supply circuits (servers, SSDs, laptop PCs, gaming consoles, augmented reality and virtual reality equipment, etc.)
Features
Maximum input voltage : VIN (max)=25.0 V
Low On-resistance : Ron=34mΩ (typ.)
High-output current rating : IOUT = 0 to 4.0A
Input overvoltage clamp function (4 types)
Overcurrent limit accuracy : ILIM accuracy =-17%/+14% (Ta=-40 to 125°C, RILIM=487Ω)
Output-Short Reaction Time : tSHORT = 2μs (typ.)
FLAG function
Thin and compact WSON8 package : 2.0×2.0mm (typ.), t=0.8mm (max)
NJC.© Info Toshiba
------------------------------------------------------------------------------------------------------------------
22/07/24-NL
Nieuwe elektronische zekering-IC Toshiba eFuse die herhaaldelijk kan worden gebruikt
Image- Toshiba
Toshiba Electronic Devices & Storage Corporation heeft een reeks van acht compacte elektronische hoogspanningszekeringen (eFuse IC's) gelanceerd, de TCKE9-serie, die meerdere functies ondersteunen voor de bescherming van voedingslijnen. Verzendingen van de eerste twee producten “TCKE903NL” en “TCKE905ANA” starten vandaag, anderen zullen volgen.
De producten uit de TCKE9-serie hebben een stroombegrenzings- en spanningsklemfunctie om de lijnen in voedingscircuits te beschermen tegen overstroom en overspanning, iets wat standaard fysieke zekeringen niet kunnen doen. Zelfs bij abnormale overstroom of overspanning blijven de gespecificeerde stroom en spanning behouden.
De nieuwe producten zijn ook voorzien van bescherming tegen oververhitting en kortsluiting, die een circuit beschermt door de eFuse IC onmiddellijk uit te schakelen wanneer er abnormale hitte in het circuit wordt gegenereerd of er een onverwachte kortsluiting optreedt. Een ander eFuse IC-voordeel is de eliminatie van complex circuitontwerp en een verminderd aantal componenten, waardoor veel eenvoudiger circuitontwerpen worden gerealiseerd met minder componenten en een kleiner oppervlak dan mogelijk is met een beveiligingsfunctie die is beveiligd met discrete onderdelen.
Toshiba is van plan om IEC 62368-1-certificering te verkrijgen, de internationale veiligheidsnorm voor een hoog veiligheidsniveau, voor de eFuse IC's, wat ook de certificeringstests zal vereenvoudigen die de apparaten van klanten moeten ondergaan.
Het productassortiment biedt acht producten: vier, 3,3 V, 5 V, 12 V, 20 V, zijn geschikt voor overspanningsbeveiliging van een reeks voedingsspanningen, en elk heeft twee typen: een auto-retry-type, waarbij de eFuse IC automatisch de circuit zelf, en een grendeltype, waarbij herstel wordt geactiveerd door een extern signaal. Klanten kunnen het juiste product selecteren voor hun vereisten en de grootte van hun apparatuur.
Referentieontwerpen voor een eFuse IC-toepassingscircuit (met thermische uitschakeling) en een eFuse IC-toepassingscircuit (met verbeterde overstroombeveiliging) zijn nu beschikbaar op de website van Toshiba.
Toepassingen
Bescherming van voedingscircuits (servers, SSD's, laptop-pc's, gameconsoles, augmented reality- en virtual reality-apparatuur, enz.)
Functies
Maximale ingangsspanning: VIN (max)=25,0 V
Lage aan-weerstand: Ron=34mΩ (typ.)
Hoge uitgangsstroom: IOUT = 0 tot 4,0 A
Ingangsoverspanningsklemfunctie (4 typen)
Nauwkeurigheid overstroomlimiet: ILIM-nauwkeurigheid =-17%/+14% (Ta=-40 tot 125°C, RILIM=487Ω)
Uitgangskorte reactietijd: tSHORT = 2μs (typ.)
FLAG-functie
Dun en compact WSON8-pakket: 2,0 x 2,0 mm (typ.), t = 0,8 mm (max)
NJC.© Info Toshiba
-----------------------------------------------------------------------------------------------------------------
