SBM LINEMIX® produceert damwandbeton onder de meest extreme omstandigheden

Scout drone landing on scoutbase 2

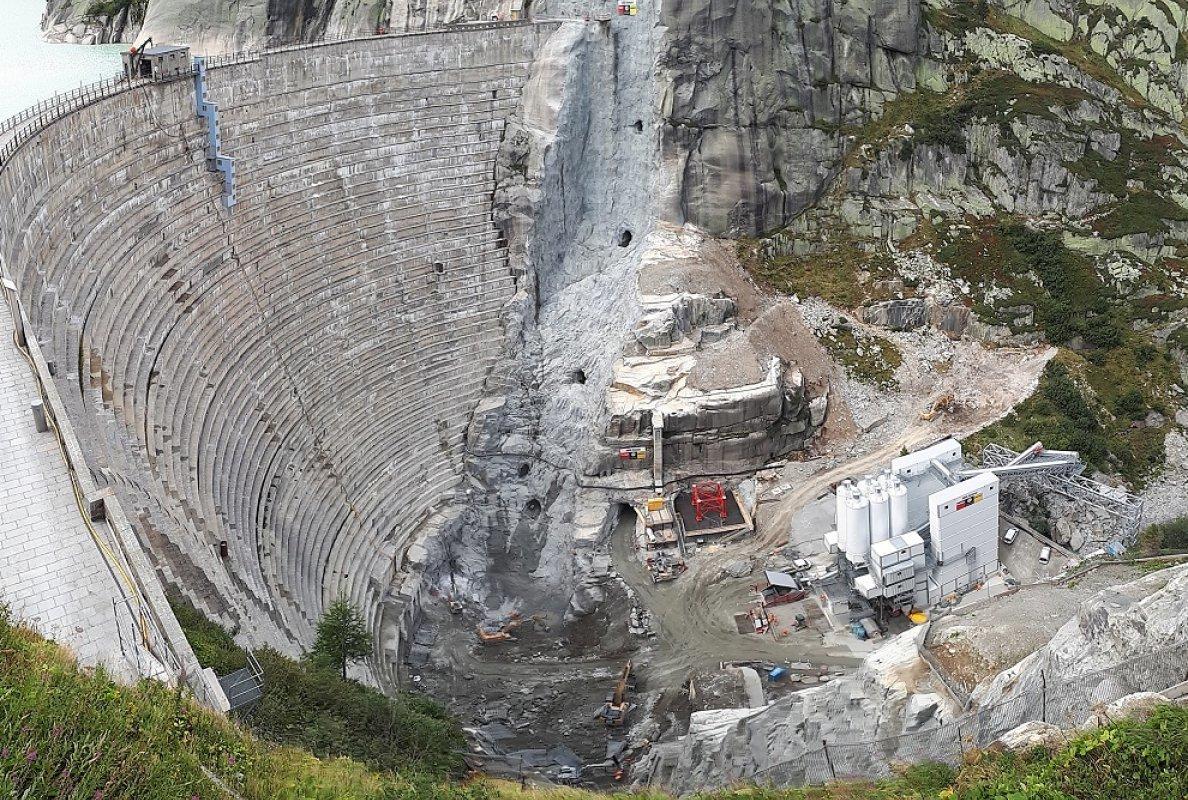

 Voor de monumentale stuwdam Spitalamm op de Grimsel komt een nieuwe boogdam die gerenoveerd moet worden. SBM Mineral Processing installeerde twee installaties type LINEMIX® 3500 CM 800-6 H plus een recyclinginstallatie voor restbeton op deze uitdagende grootschalige bouwplaats op 1.900 m boven zeeniveau. Net als de gecertificeerde betonmengsels voldoen deze installaties aan alle verfijnde eisen van dit honderdjarige project in Zwitserland.
Advertentie

Rond 1930 werd in het Zwitserse Berner Oberland de Spitalamm-dam - een van de eerste en grootste boogzwaartekrachtdammen, een echt pionierswerk - gebouwd. Door een scheur die al geruime tijd door het interieur van de muur loopt, is nu actie nodig. In plaats van de massieve dam te slopen of te renoveren, werd besloten om direct voor de bestaande dam een ​​nieuwe boogdam met dubbele kromming te bouwen. Kosten: CHF 125 miljoen. Een groot voordeel van deze nieuwe dam is dat de elektriciteitscentrale-exploitant KWO gedurende de bouwperiode van 6 jaar milieuvriendelijke waterkracht kan blijven produceren uit het Grimselmeer. Het beton dat nodig is voor de vervangende damwand wordt geleverd door SBM high performance plants. Onder de oude damwand zijn twee installaties van het type LINEMIX 3500 CM 800-6 H geplaatst om te zorgen voor outputpieken van meer dan 900 m³ uitgehard beton per dag en productiebetrouwbaarheid in de korte maar zeer intensieve bouwseizoenen.
SBM-fabrieken zijn bestand tegen zware omstandigheden in hooggebergtes

Op bijna 2.000 m boven zeeniveau is logistiek inderdaad een enorme uitdaging: transport over bergwegen, door tunnels en via materiaalkabelbanen, beperkte ruimteomstandigheden, windsnelheden tot ver boven de 200 km / u, sneeuwstoflawines, zware sneeuwbelastingen en extreme temperaturen arbeidsomstandigheden erg moeilijk maken. Door de lange en sneeuwrijke winters duren de bouwseizoenen slechts van mei tot oktober, wanneer er dag in dag uit meer dan 70 experts van de Joint Venture Grimsel aan het werk zijn.

In 2019 is de grote hoogalpiene bouwplaats ontwikkeld en is SBM Mineral Processing bij de bestelling geplaatst. In de zomer van 2020 startten de bouwwerkzaamheden en werd er direct om flexibiliteit gevraagd. Maar dankzij het uitstekende bouwplaatsbeheer konden bijna dagelijkse onderbrekingen door straalwerkzaamheden en de beperkingen veroorzaakt door COVID-19 zeer goed worden beheerst. Zo kon SBM de installatie van de grote LINEMIX-fabrieken in nauwe samenwerking met de zeer ervaren Zwitserse servicepartner Amatech in slechts 3 maanden voltooien. Na complexe testreeksen werden de installaties en de speciale betonmengsels in september gecertificeerd, zodat de betonproductie voor de bouw van de nieuwe damwand in juni 2021 kan beginnen. Uitgerust met isolatiebekleding kunnen de LINEMIX-installaties dan betrouwbaar beton produceren en zij hoeven niet getemperd te worden in de lange winterstop wanneer ze soms in meters sneeuw staan. Technische ondersteuning wordt geleverd door Amatech GmbH met zijn reserveonderdelenwinkel en tientallen jaren ervaring in de branche.

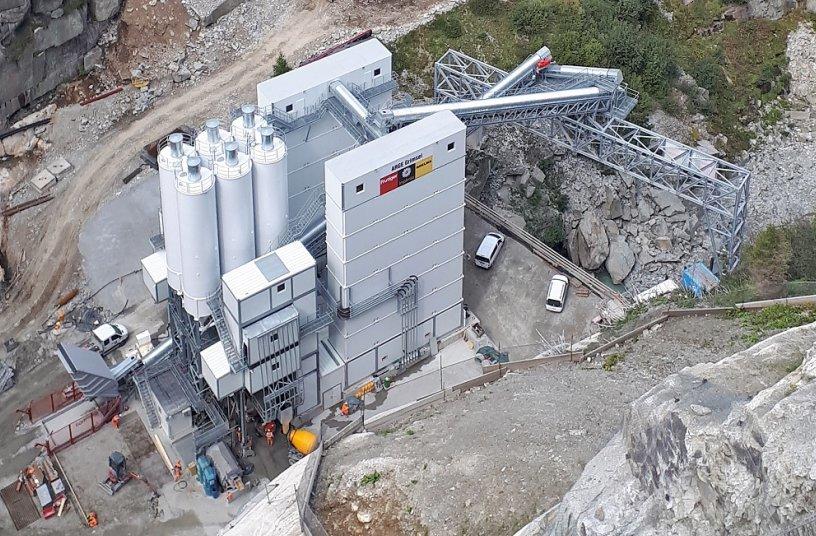

Sbm grimsel 3 e0b

Up-to-date technologie zorgt voor optimale betonmengsels

Terwijl de bestaande boog-zwaartekrachtdam met een betondikte tot 70 m aan de basis de waterdruk weerstaat, ook vanwege zijn eigen massa, is de nieuwe damwand ontworpen als een slanke, dubbelgekromde boogdam. Dit stelt zeer speciale eisen aan de betonmix en vereist een extreem hoge doseernauwkeurigheid die wordt gegarandeerd door de nieuwste technologie van de SBM-fabrieken. De hoogte van 113 m en de kruinlengte van 212 m resulteren in een betonvolume van 210.000 m³ - allemaal gemengd in de containermobiele high-performance planten van SBM Mineral Processing. De fabriek LINEMIX 3500 CM 800-6 H overtuigde de Joint Venture ARGE Grimsel dankzij zijn uitstekende betonkwaliteit, eenvoudig en gemakkelijk onderhoud, optimale ruimtelijkheid en rentabiliteit. “De SBM-fabrieken voldoen aan de zeer specifieke eisen van dambeton volgens EN 206: vlakbeton, contactbeton en massabeton voor de kernzone”, legt bouwmanager Olivier Balmer uit. Voor de laatste betonsoort kunnen korrelgroottes tot 125 mm worden gebruikt, wat twee keer zo groot is als gebruikelijk. Daarom kan nabijgelegen materiaal - 700.000 ton Grimsel-graniet afkomstig van de constructie van een elektriciteitscentrale in de jaren 70 - worden verwerkt om het beton te produceren dat nodig is voor de vervangende dam.
Beide menginstallaties zijn uitgerust met tweeassige batchmixers voor dammen, aggregaattoevoer via transportbanden, aggregaatopslag voor 6 verschillende typen en 3 cementsilo's. Beton wordt voornamelijk afgevoerd naar 7 m³ kraanbakken.

In de afgelopen 40 jaar is er in Zwitserland geen vergelijkbare damwand gebouwd. De uitdaging was des te groter om betonmengsels te ontwikkelen die optimaal voldoen aan de extreme eisen van de verschillende delen van de muur. De nieuwe dam moet immers minimaal 100 jaar bestand zijn tegen de hydrostatische druk. Een goede verwerkbaarheid, weerstand tegen weers- en temperatuurschommelingen en het hergebruik van het bestaande materiaal waren ook essentiële punten in de testfase van enkele maanden. De verschillende betonmengsels werden in kubussen gegoten en zowel ter plaatse als in externe laboratoria getest op druksterkte en warmteontwikkeling, aangezien kwaliteit en veiligheid de hoogste prioriteit hebben.

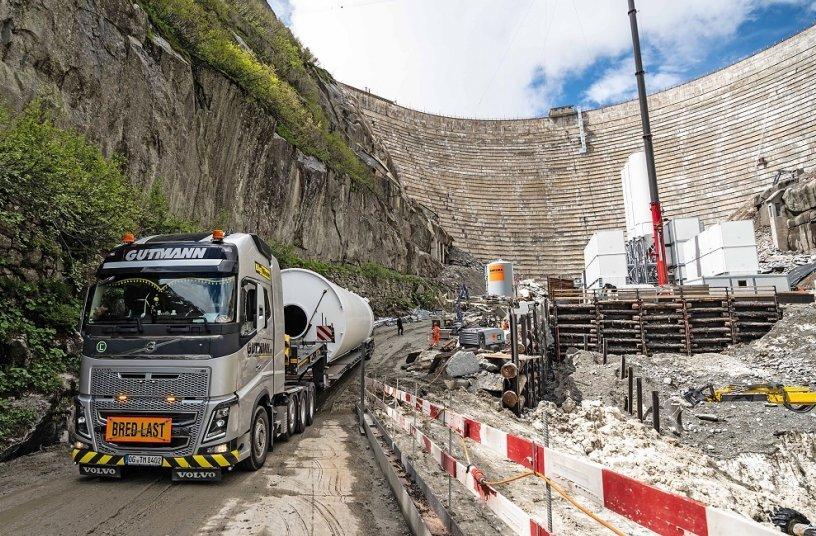

Sbm grimsel 6 b22

Geavanceerd economisch en ecologisch project

Als ecologisch en economisch zeer nuttige aanvulling leverde SBM Mineral Processing een recyclingfabriek voor restbeton aan de Zwitserse "multi-tasking bouwplaats". "Het waswater dat wordt gebruikt om mengwagens, kraanbakken en mixers te reinigen, wordt verwerkt en de resten worden teruggevoerd naar de betonproductie, waardoor een gesloten materiaalkringloop ontstaat", legt Helmuth Neubacher uit, die bij SBM verantwoordelijk is voor de verkoop van betoncentrales in Zwitserland. .

In 2025, bijna een eeuw nadat met de bouw van de oude dam is begonnen, moet de nieuwe dam klaar zijn. Het zal dezelfde hoogte hebben en de bouwtijd zal opnieuw 6 jaar zijn, maar dit keer zal er slechts een klein aantal mensen nodig zijn. Waren er toen 600 arbeiders op de grootschalige bouwplaats tewerkgesteld, nu zijn er minder dan 100 nodig – dankzij moderne technologie en krachtige installaties zoals die van SBM, maar ook omdat er geen bijzondere tijdsdruk is als de werking van de elektriciteitscentrale gaat gewoon door. Door hun modulaire ontwerp kunnen de LINEMIX-installaties eenvoudig en zonder verlies van inhoud worden gedemonteerd en vervolgens naar hun nieuwe plaats van handelen worden verplaatst. Zodra de nieuwe dam in gebruik kan worden genomen, zullen in het winterseizoen de lagere afvoertunnel en de operationele afvoertunnel van de bestaande dam worden geopend, en boven het afwateringspeil zullen extra overstromingsgaten worden geboord om de spanning op de nieuwe dam gelijkmatig te verdelen. damwand. Deze beslissing is genomen om redenen van het behoud van historische monumenten en om de enorme inspanningen en kosten te besparen die anders nodig zijn voor de sloop en verwijdering van het beton.
